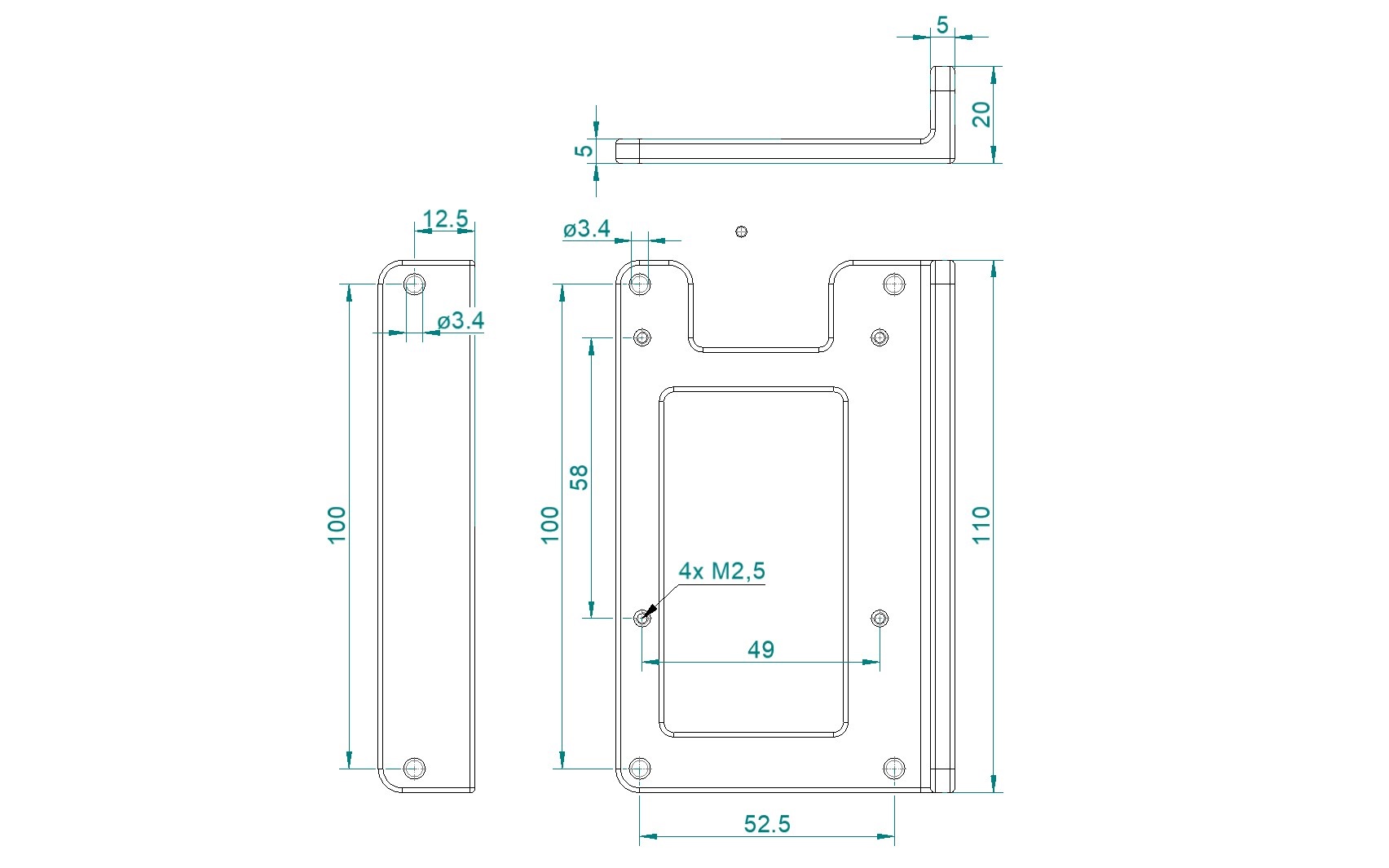

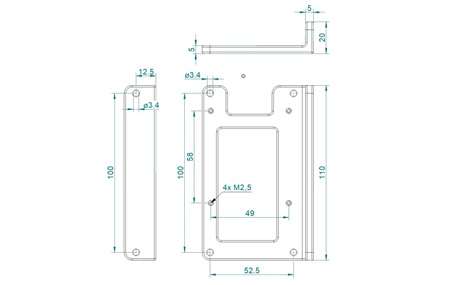

Raspi 5 Montageplatten, 2 Versionen

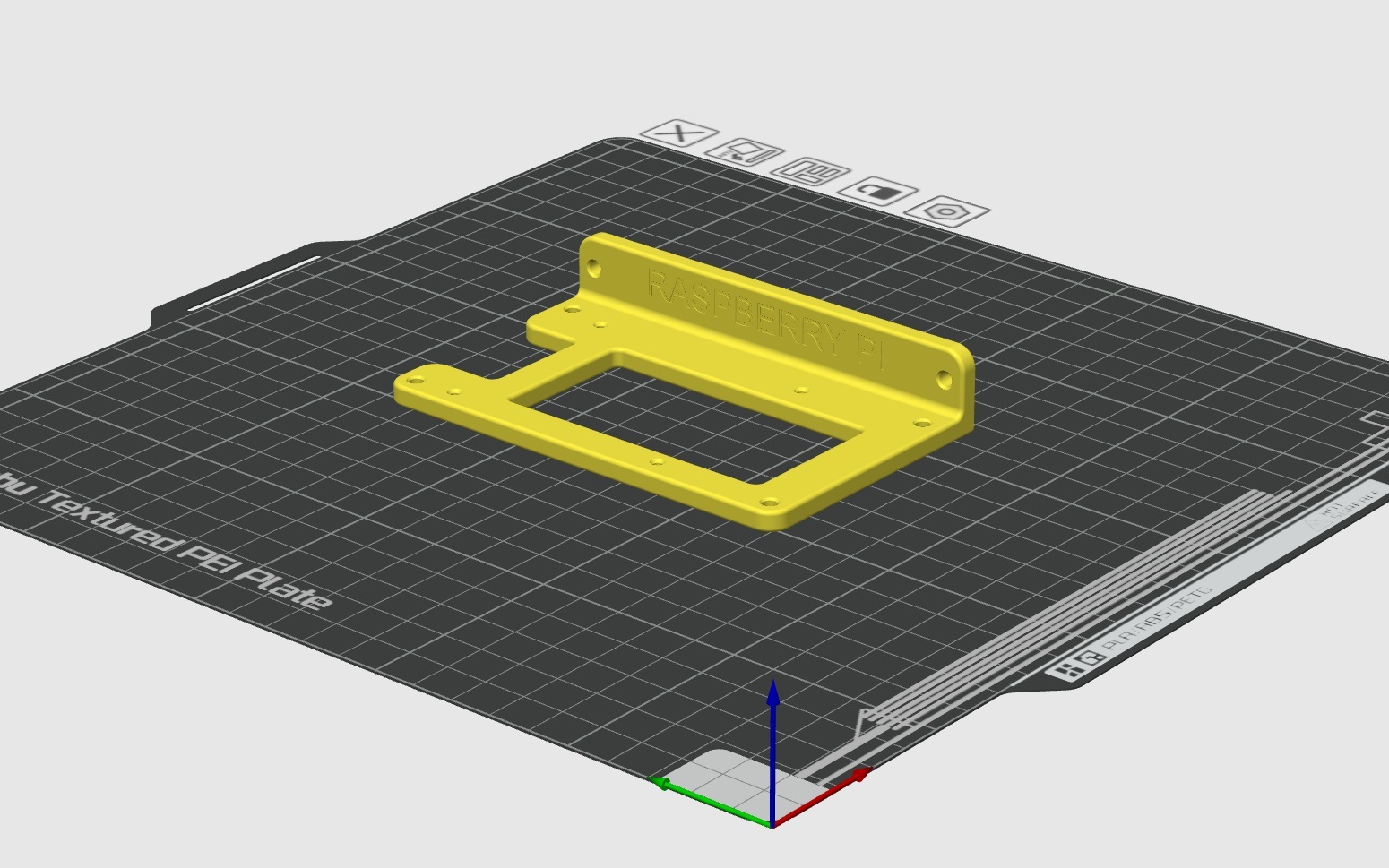

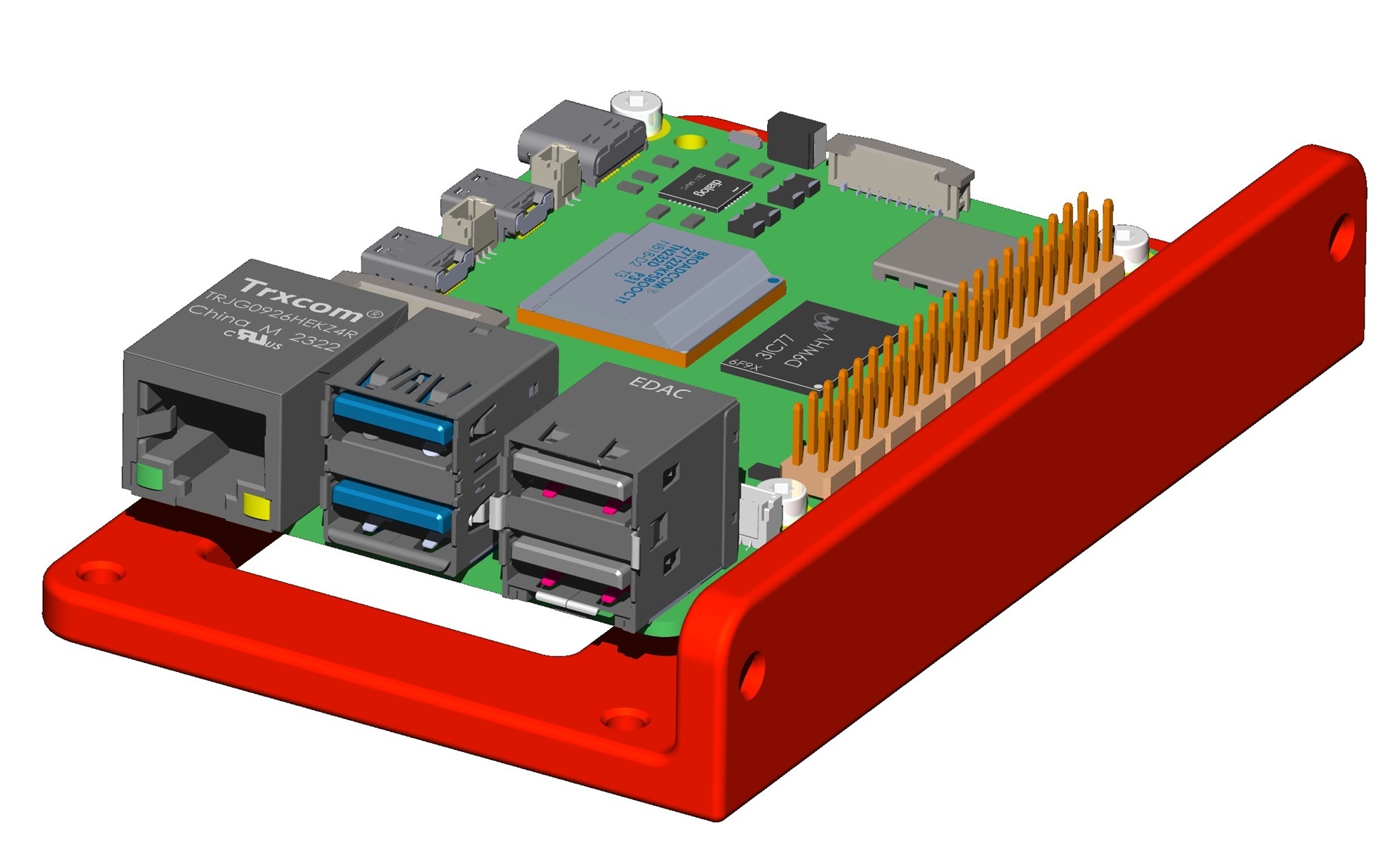

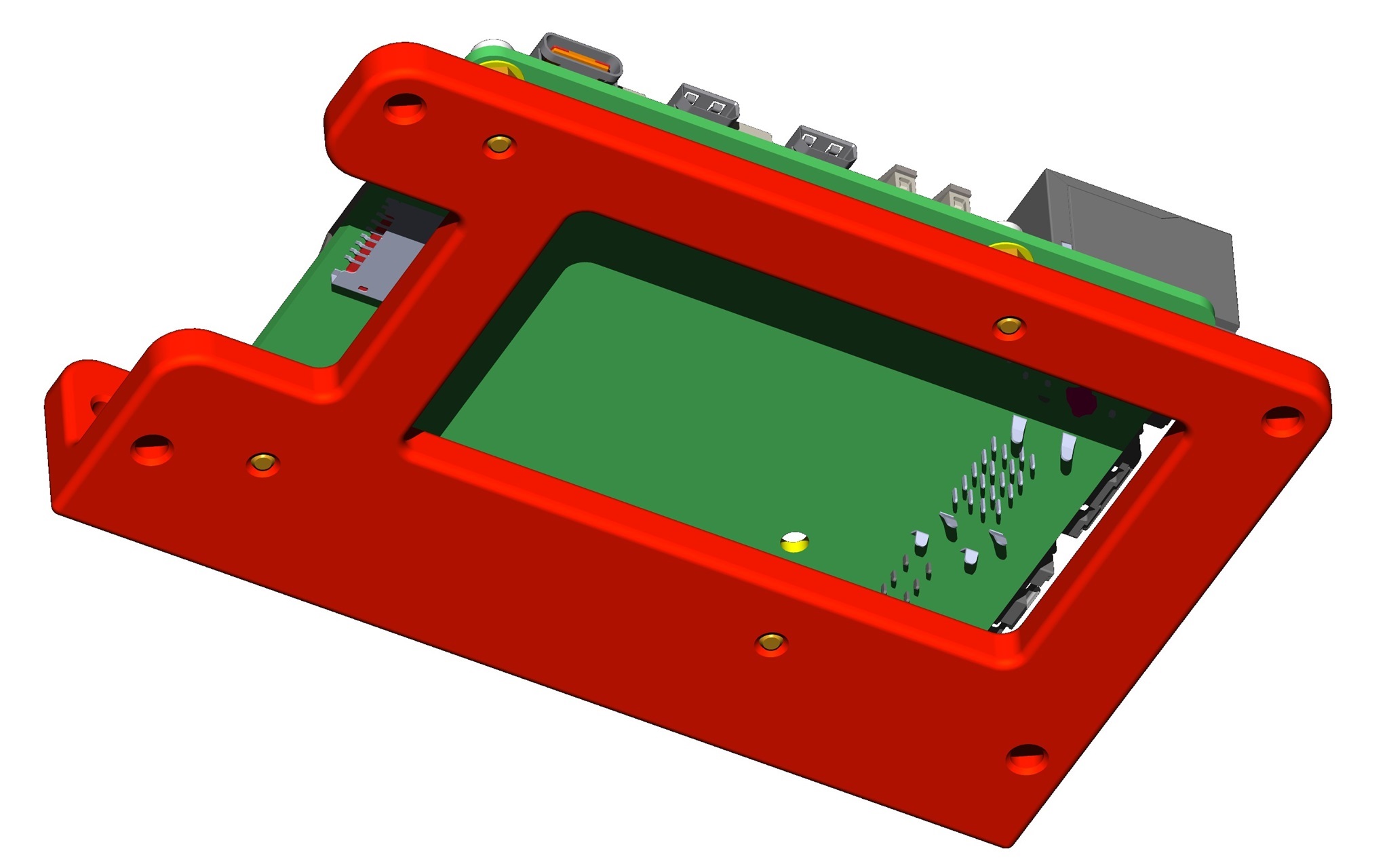

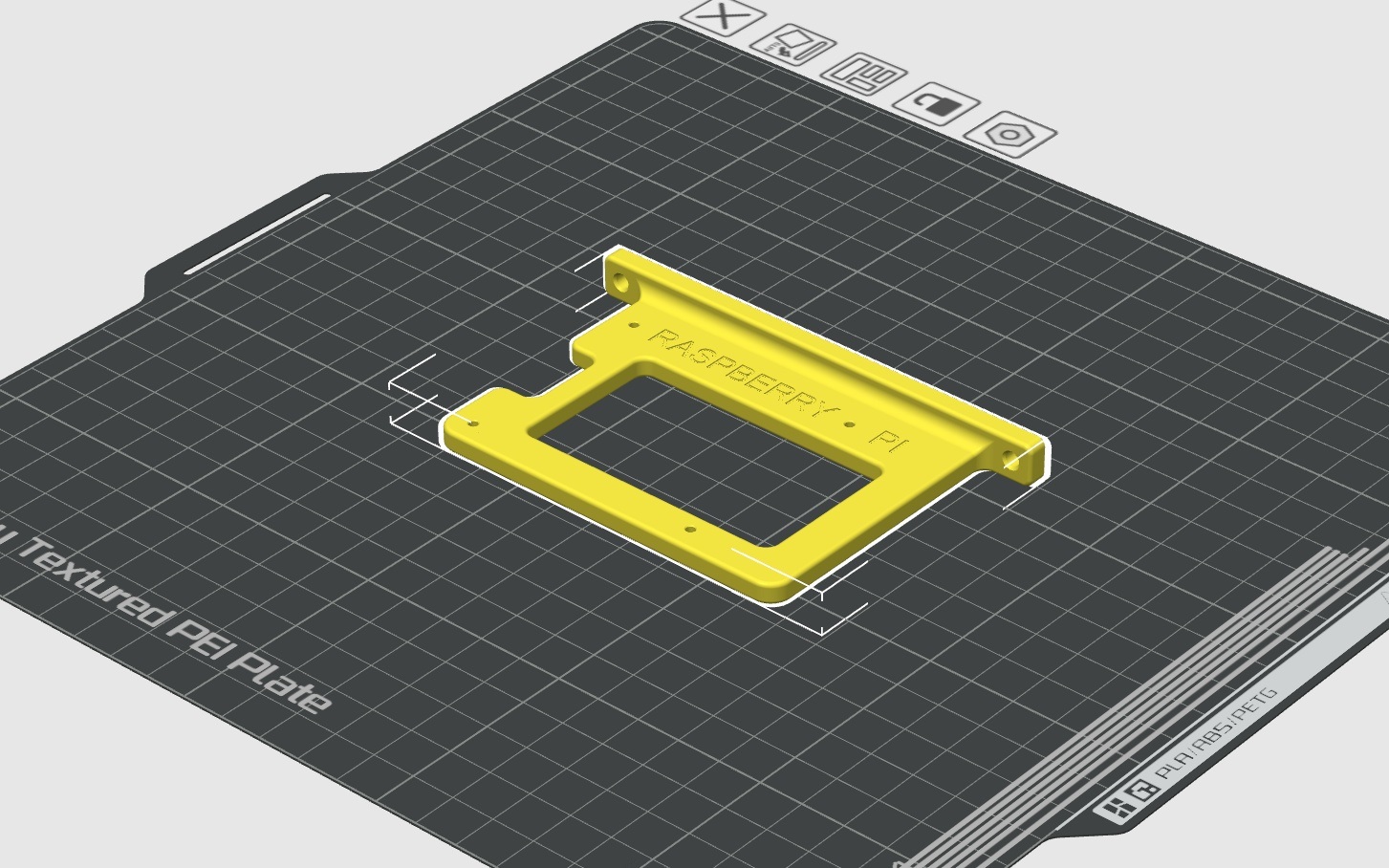

Das sind zwei einfache Montageplatten, um den Raspi in einem größeren Gehäuse, wie z. Bsp. einer Fotobox fixieren zu können. Sie lassen sich einfach und mit jedem halbwegs modernen 3D-Drucker drucken. Die M2,5-Gewinde werden nachträglich mit dem Gewindebohrer eingebracht. Zum Einsetzen von M2,5-Einschmelzhülsen müssten die Bohrungen vergrößert werden.

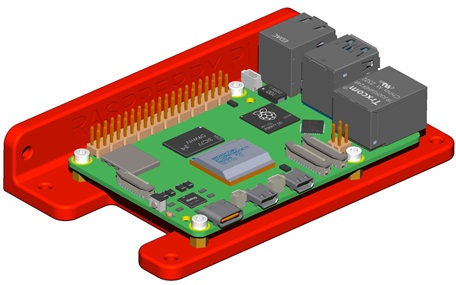

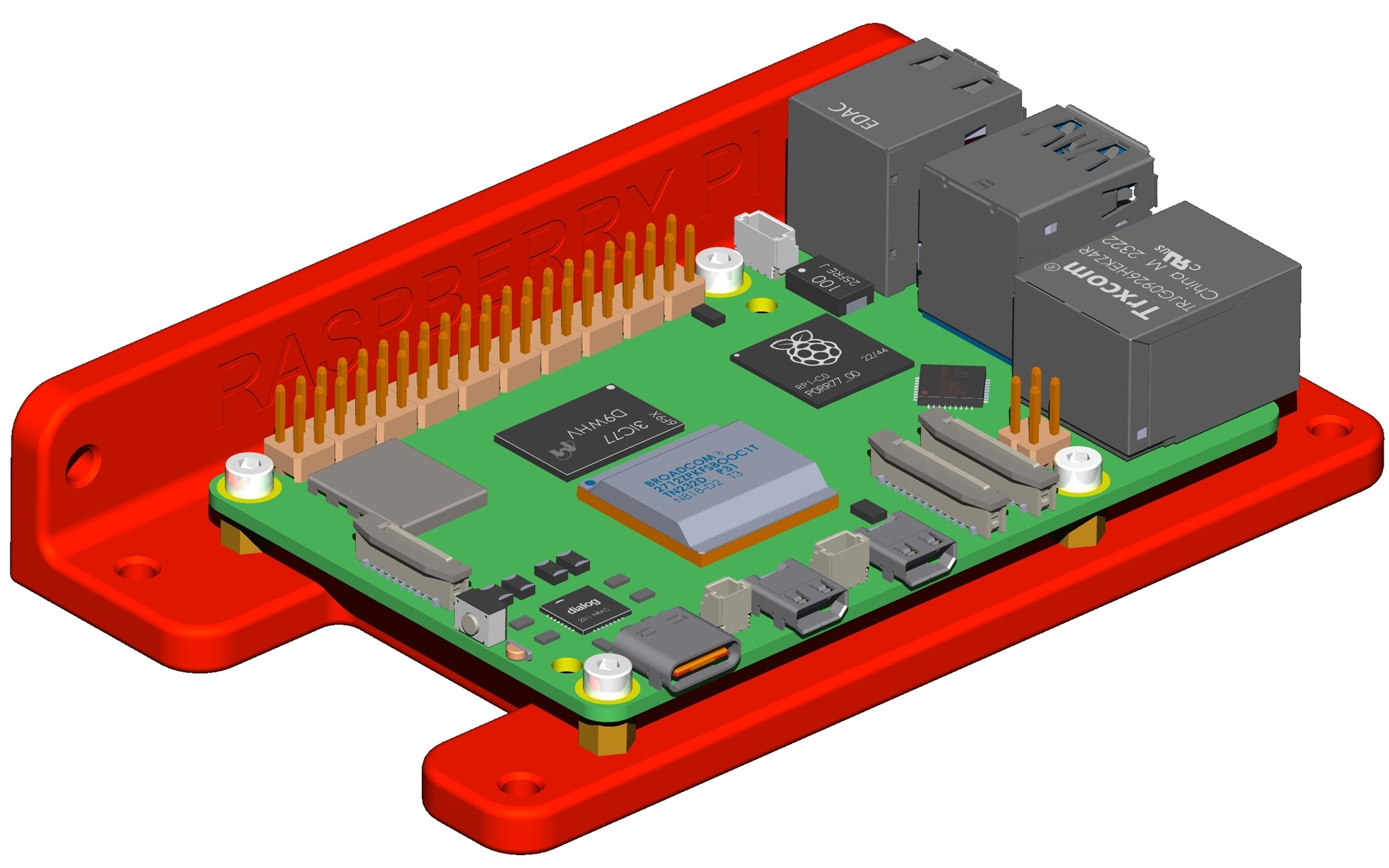

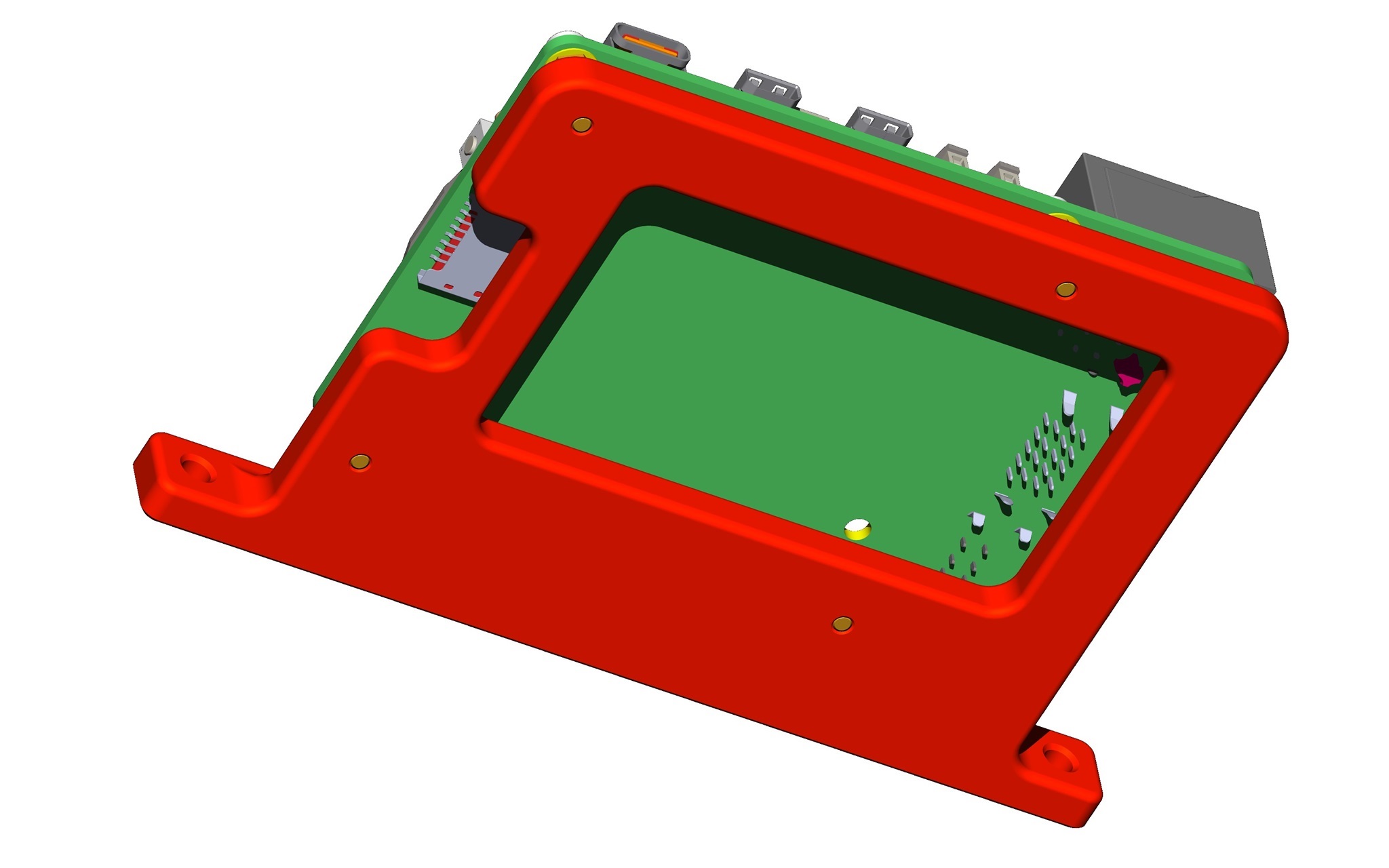

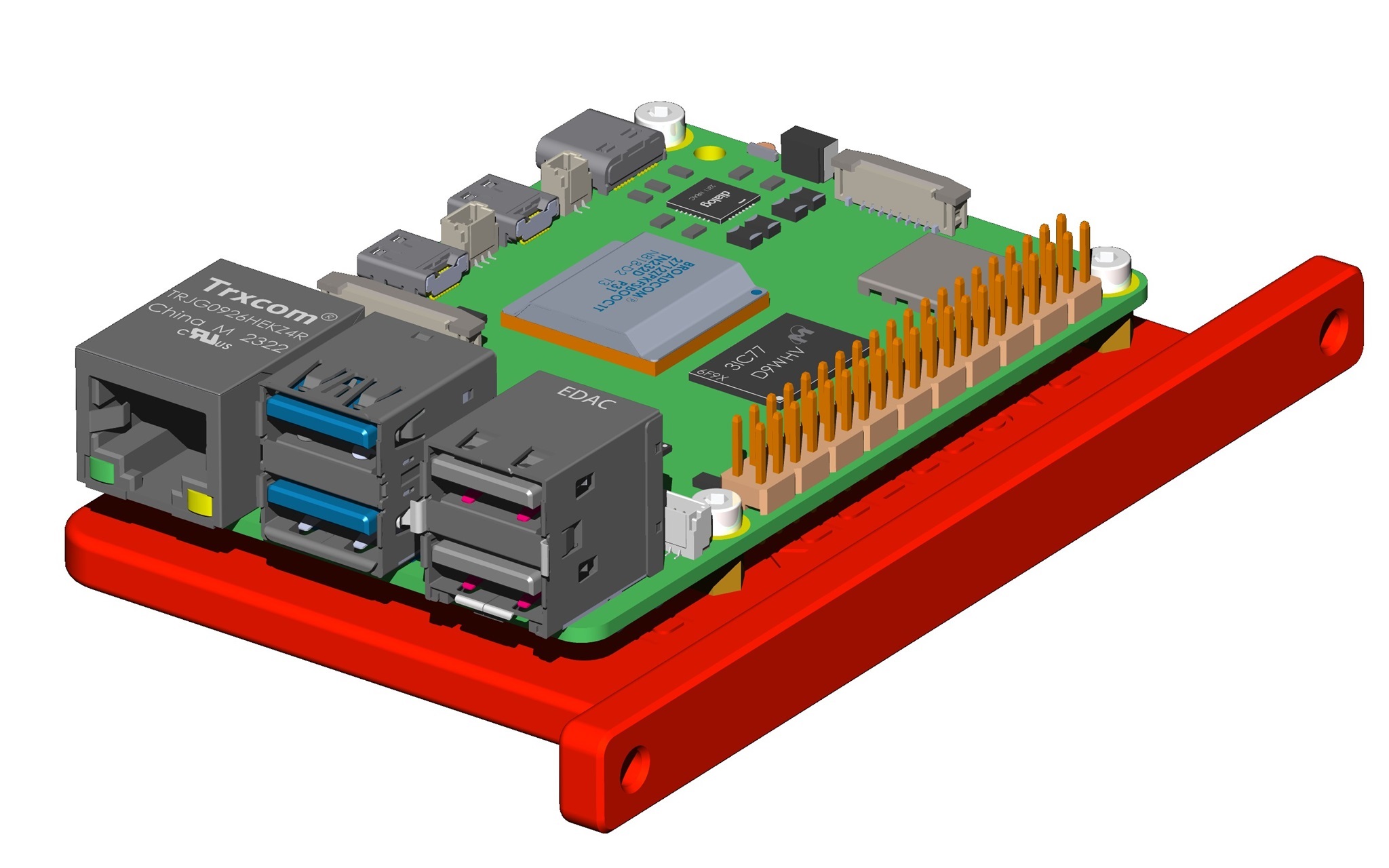

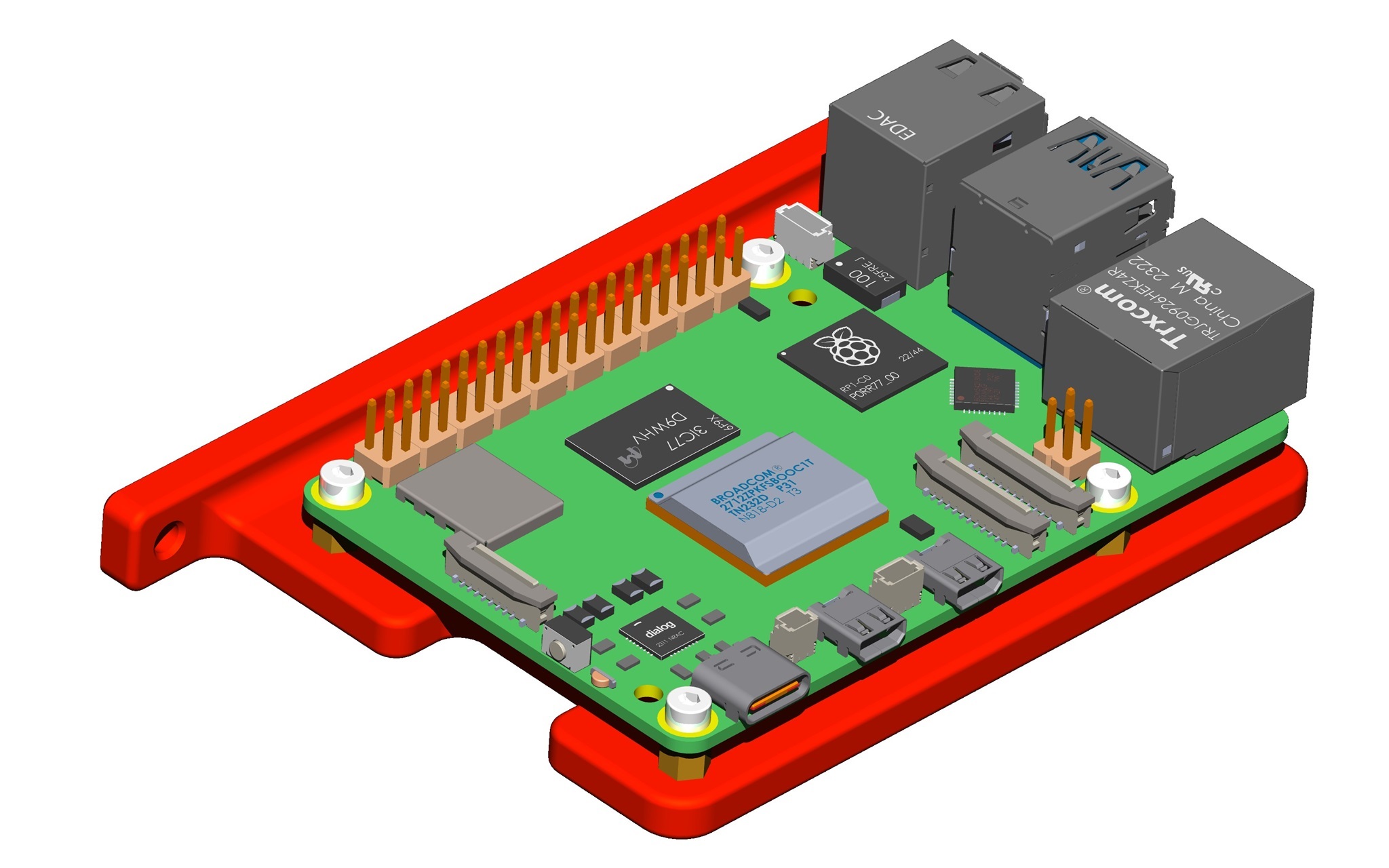

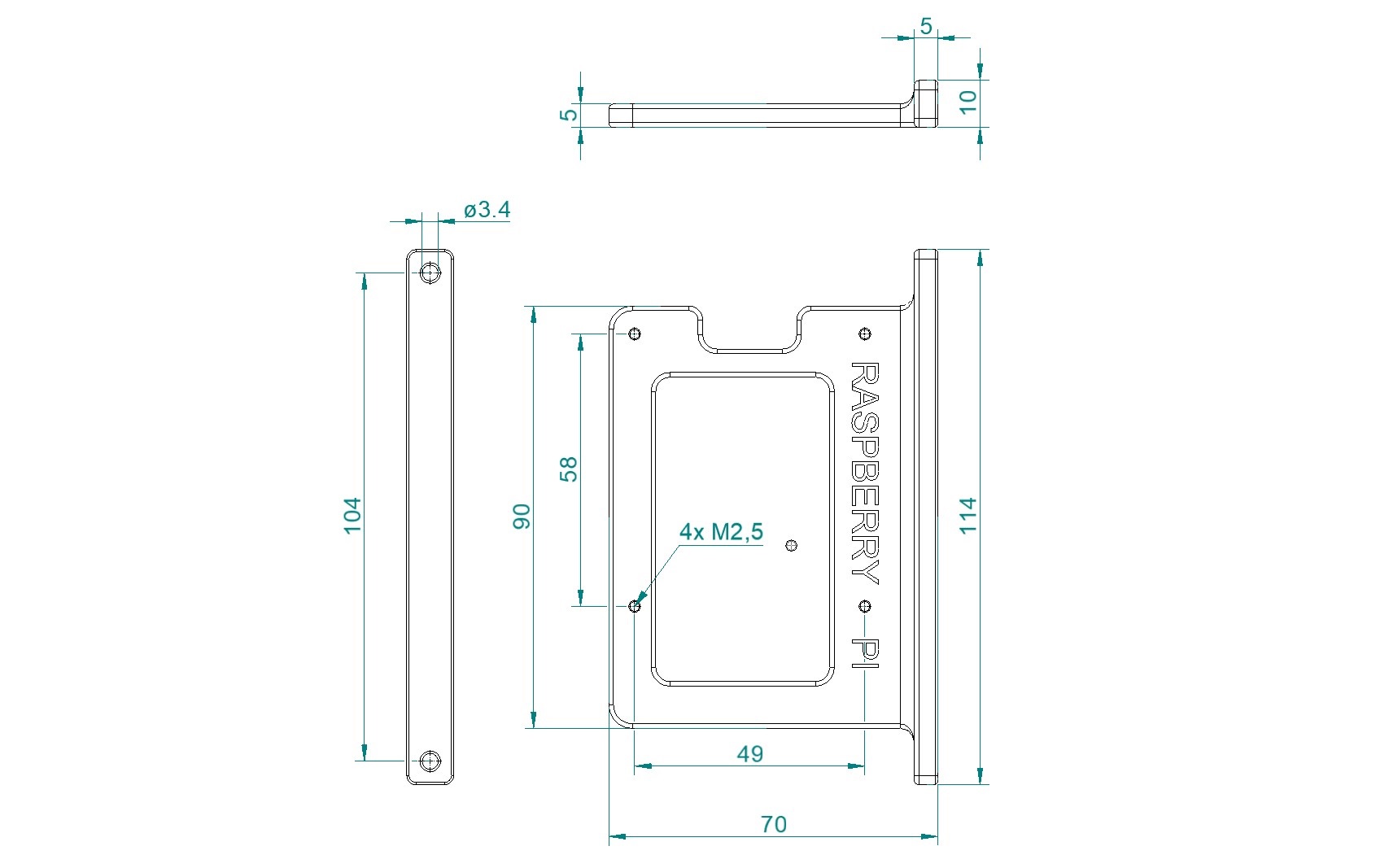

Die Version 1 ist etwas größer, dafür ist die Befestigung seitlich oder unten möglich, Beide Varianten können auch stehend montiert werden.
Beide Modelle stehen als STEP und STL-File zur Verfügung. Erstellt sind sie mit MegaCAD 3D, die entsprechenden PRT-Dateien stelle ich auf Wunsch zur Verfügung. Hierzu bitte ggf. kontaktieren.
Die Befestigung des Raspi erfolgt über:
- 4 x Abstandshalter M2,5 x 4, Innen und Außengewinde
- 4 x Zylinderschraube M2,5 x 4
oder alternativ:
- 4 x Abstandshülse, ID >2,5mm, Höhe 4mm
- 4 x Zylinderschraube M2,5 x 10
Fertig gedruckte Platten findest du im SHOP.
[Stand: 28.11.2024]
