TonUINO Gehäuse 3D-Druckdaten
Erstellt: 27. Dezember 2021
Zuletzt aktualisiert: 07. Februar 2023
STL-Files folgen ...

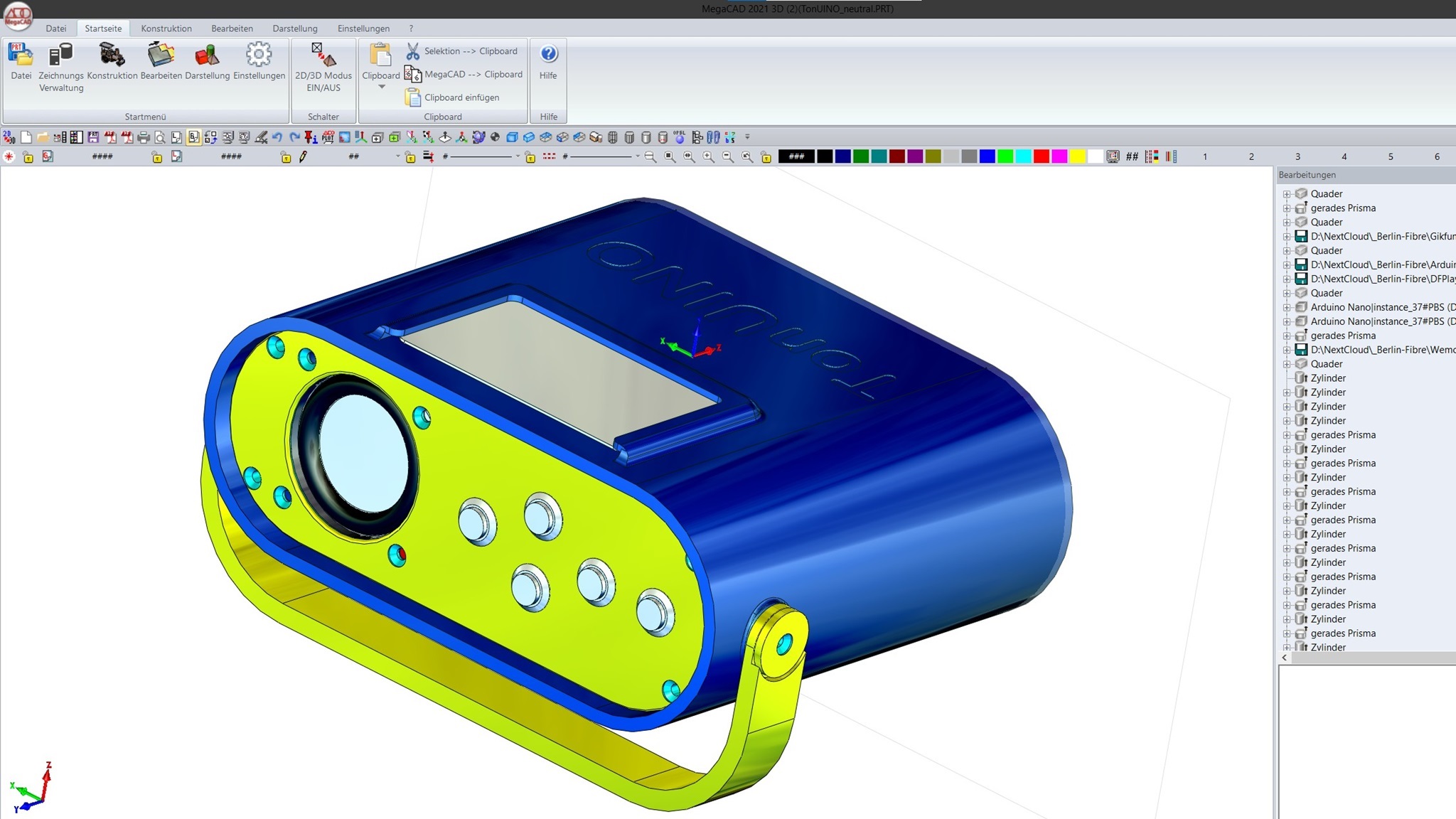

Auf mehrfachen Wunsch habe ich es endlich geschafft (dank 4 Wochen Corona-Quarantäne) und meine CAD-Daten aus MegaCAD ins STEP-Format konvertiert. Dabei sind natürlich Namen usw. entfernt worden. Nur der TonUINO-Schriftzug ist noch da. Mit FreeCAD sollten sich alle Dateien entsprechend nachbearbeiten lassen. Wer nur die reinen STL-Files benötigt, kann die entsprechende Datei ebenfalls herunterladen.
Ich habe mich entschlossen, die Files nicht zu verkaufen, sondern nur meine zusammengesuchte Teileliste mit Amazon-Partner-Links zu versehen. Wer also noch das eine oder andere Teil braucht, kann gerne über die Links bestellen, dann habe ich auch etwas davon. Danke schon mal...
Auf dieser Seite ganz unten verlinke ich noch alle verbauten Einzelteile, soweit ich die Links noch finde...
Die komplette ZIP mit allen Dateien gibts hier: Download
Folgende Dateien sind enthalten:

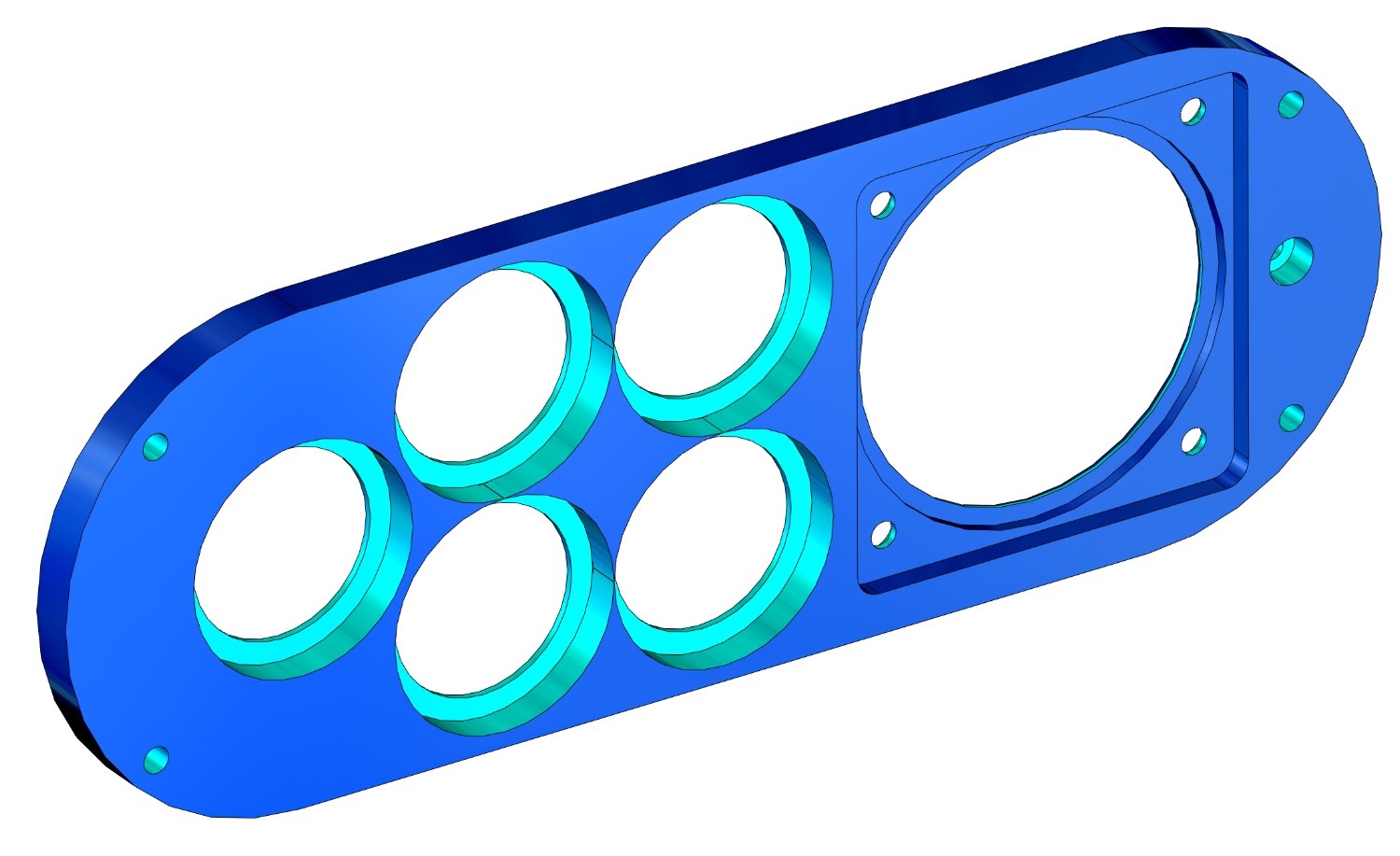

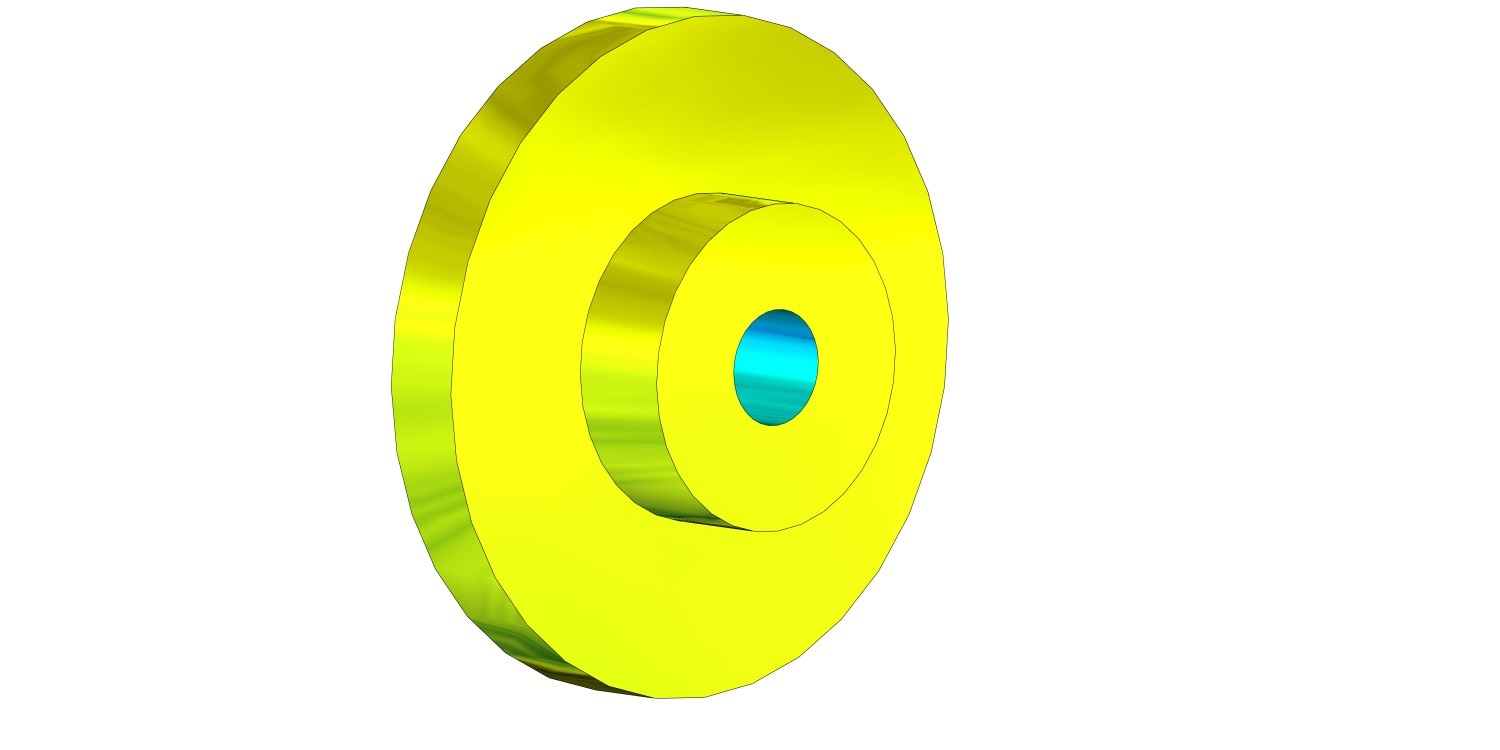

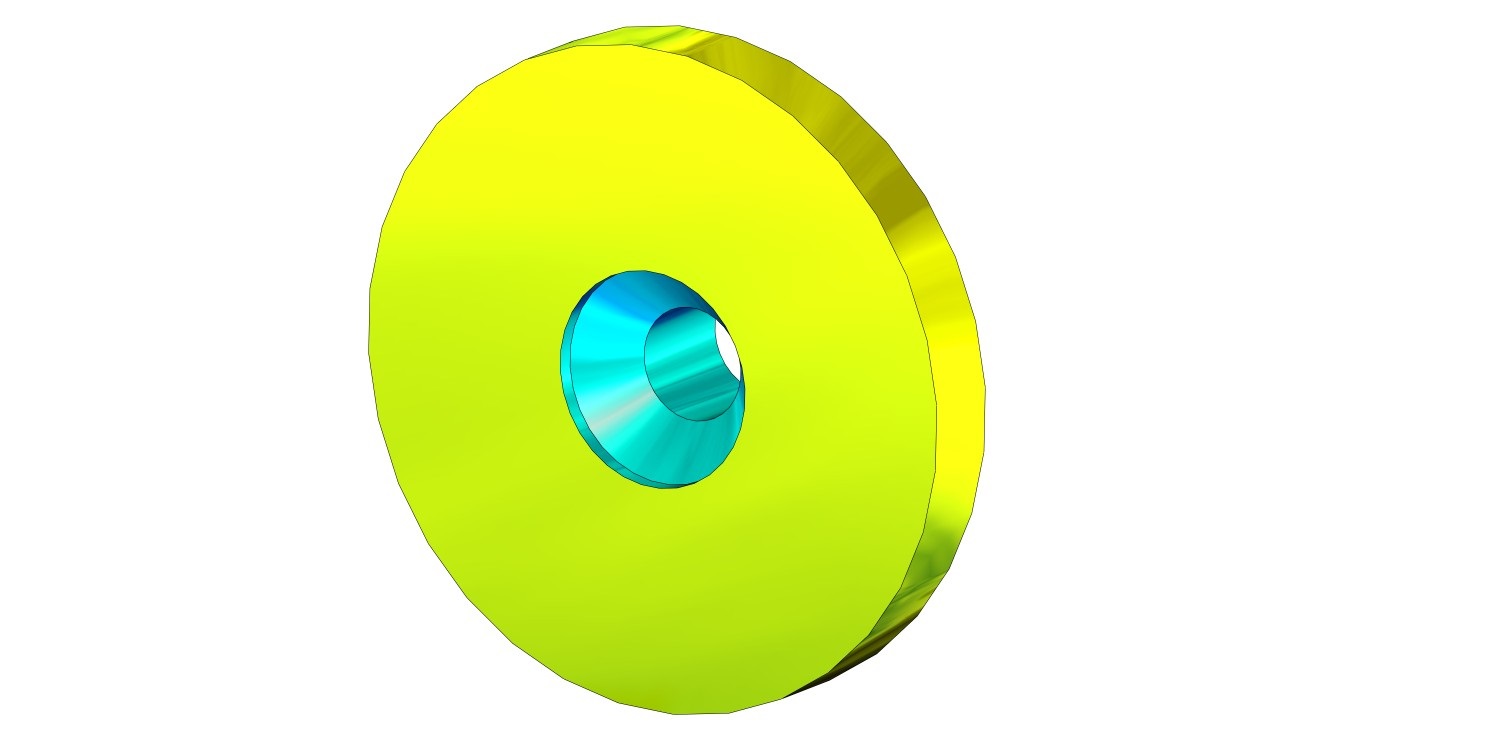

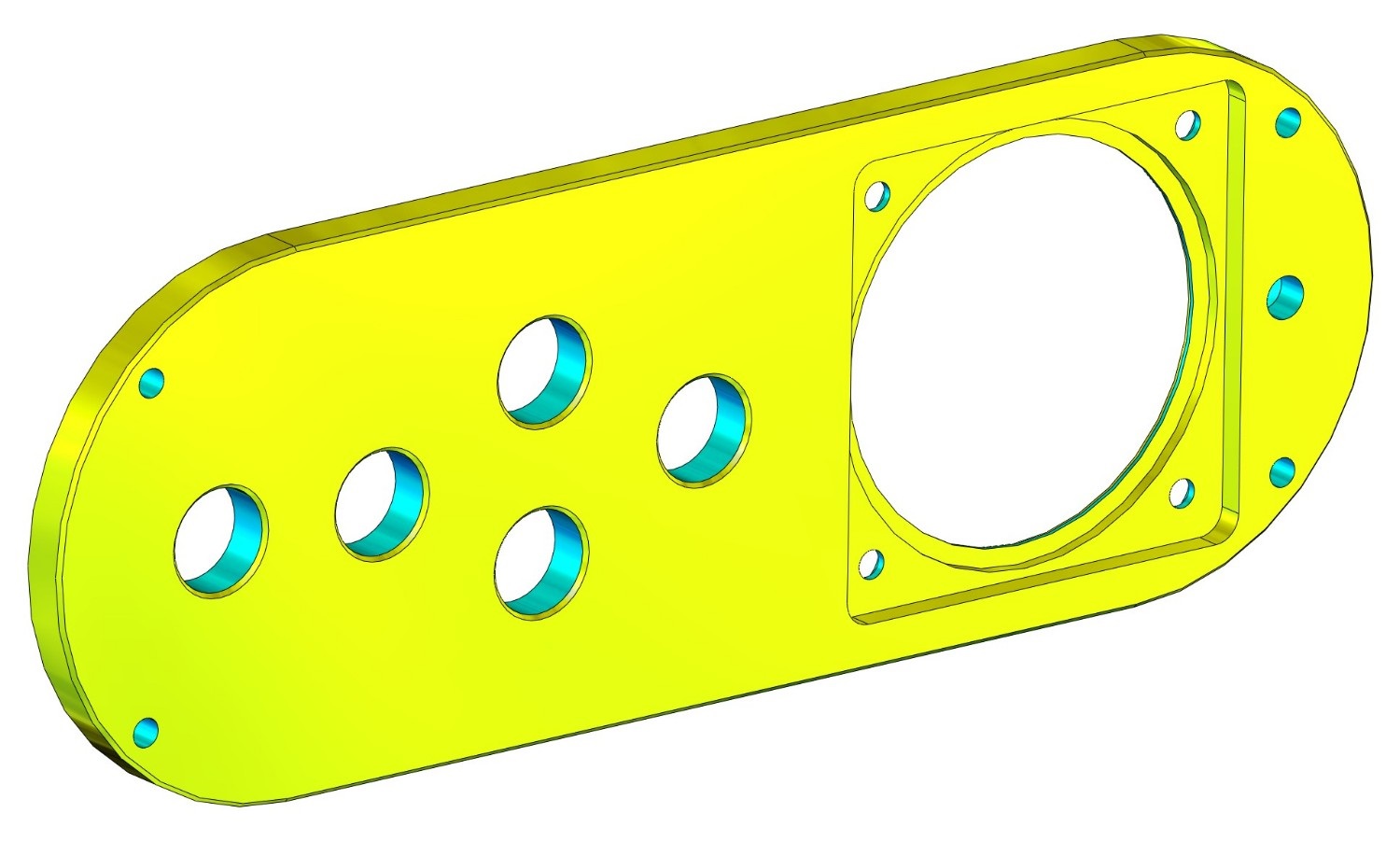

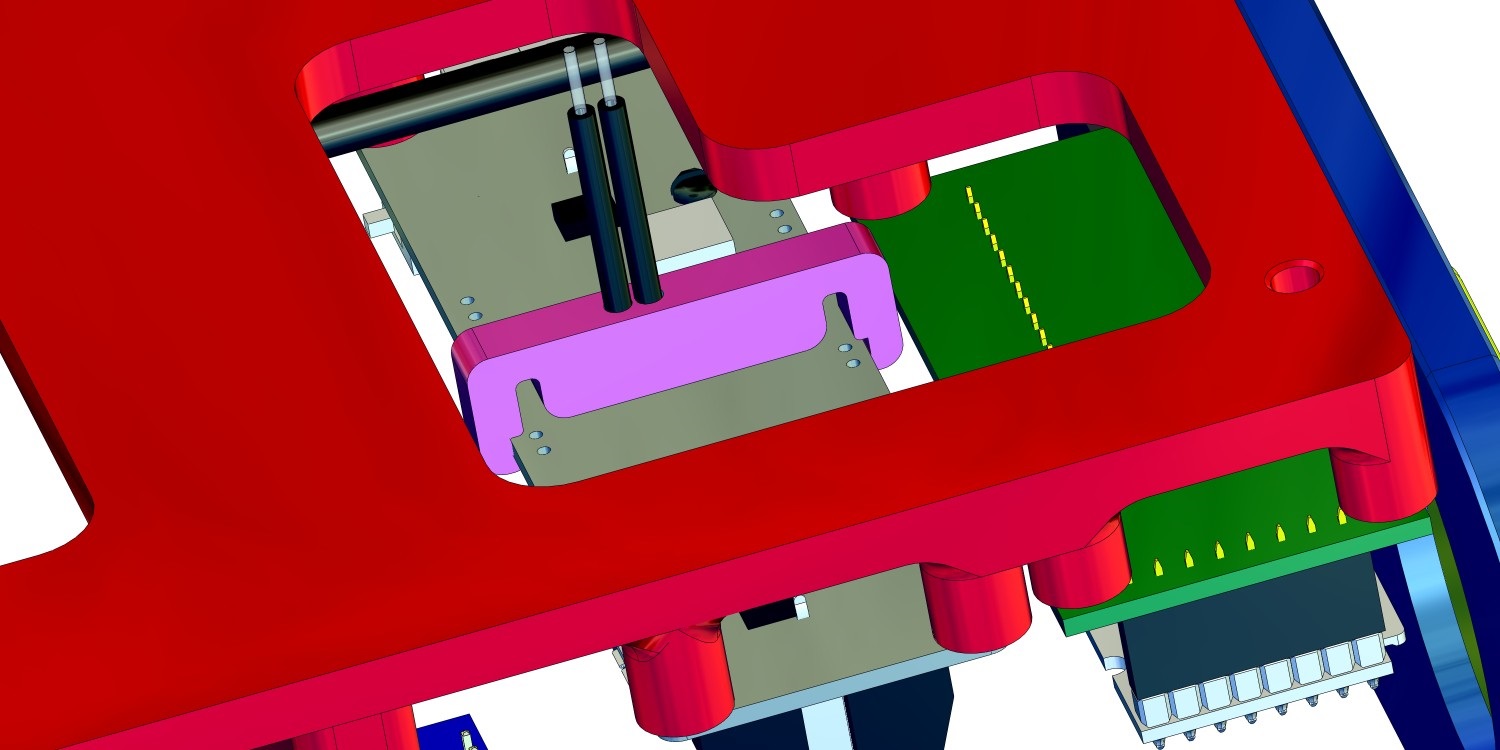

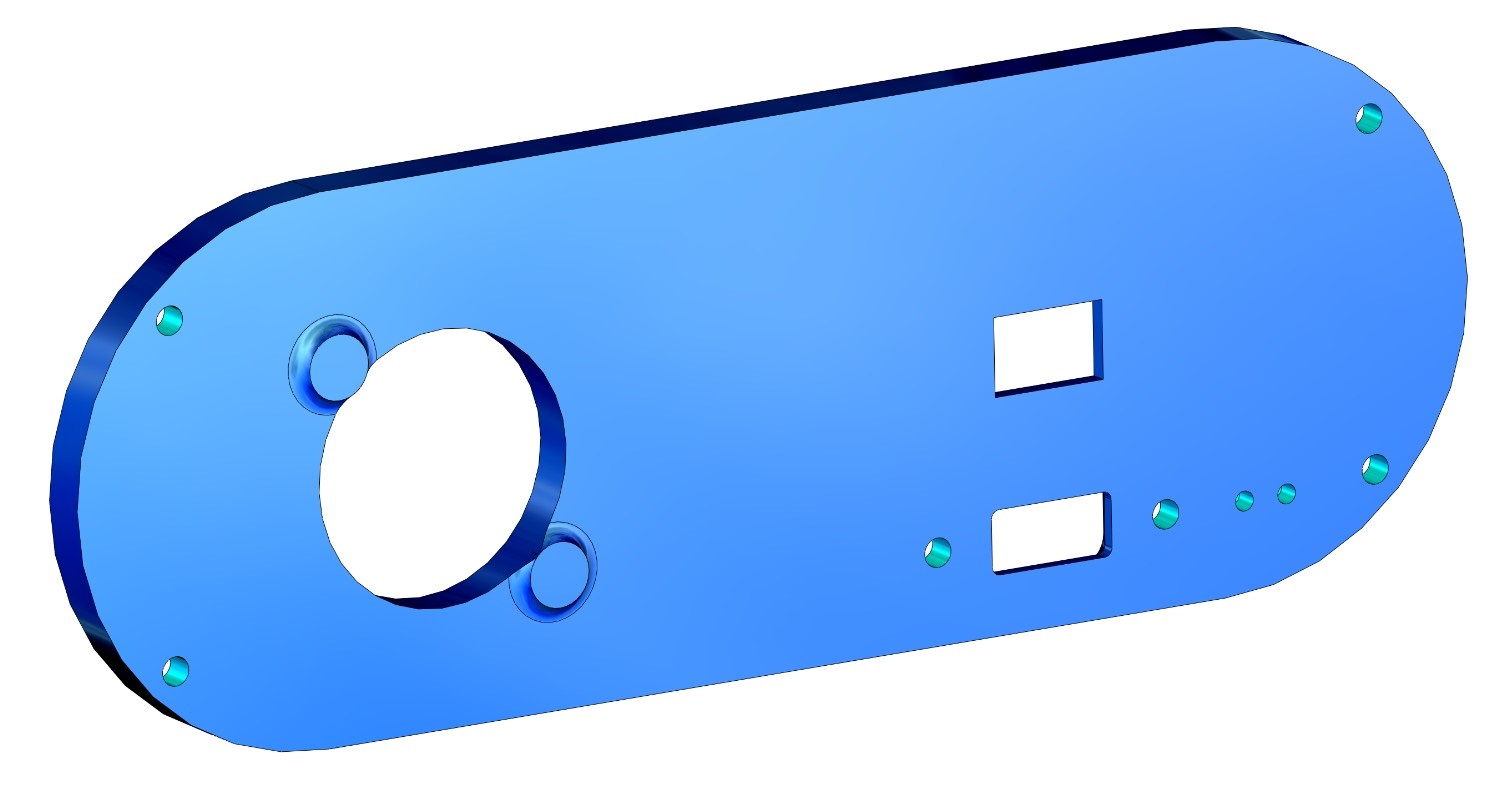

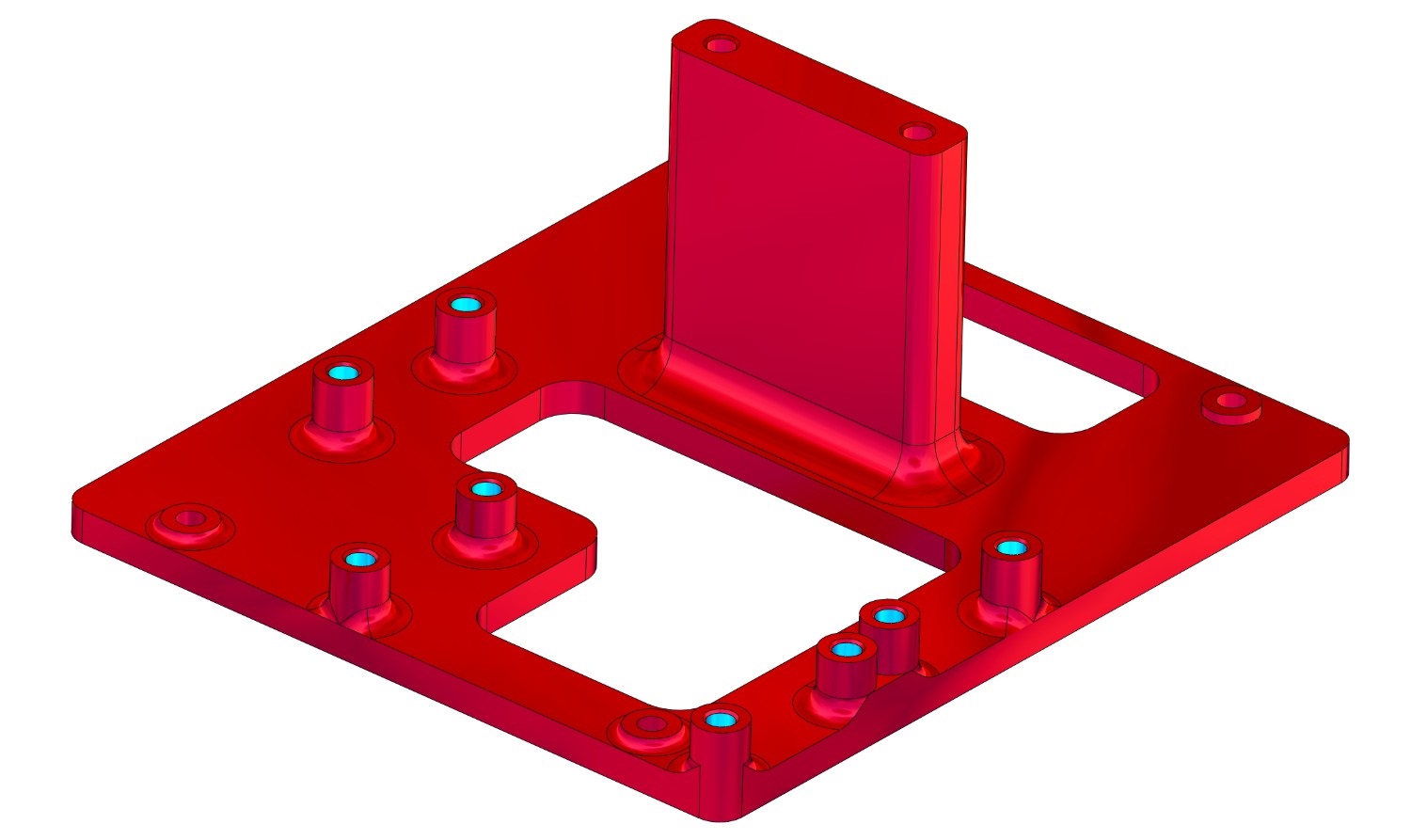

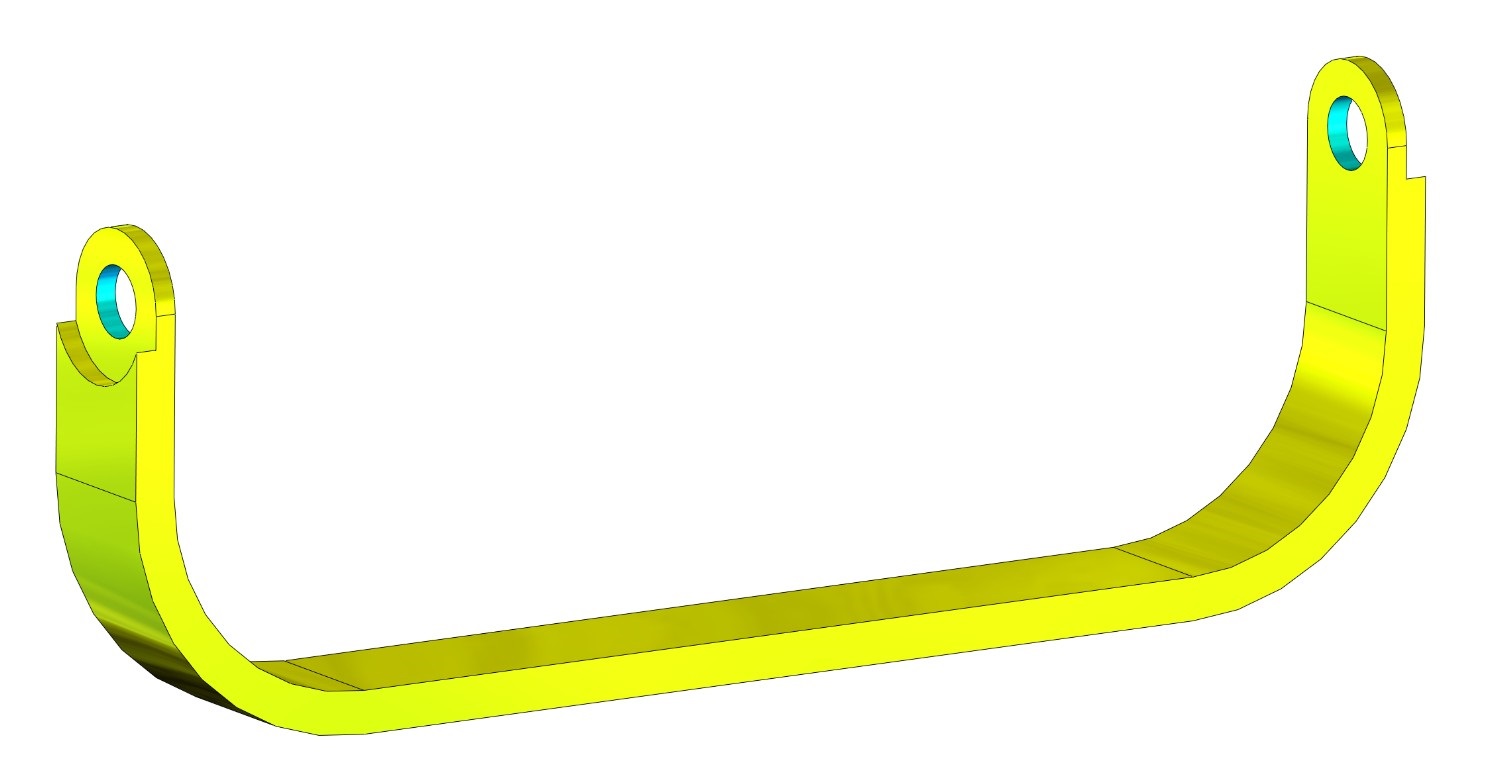

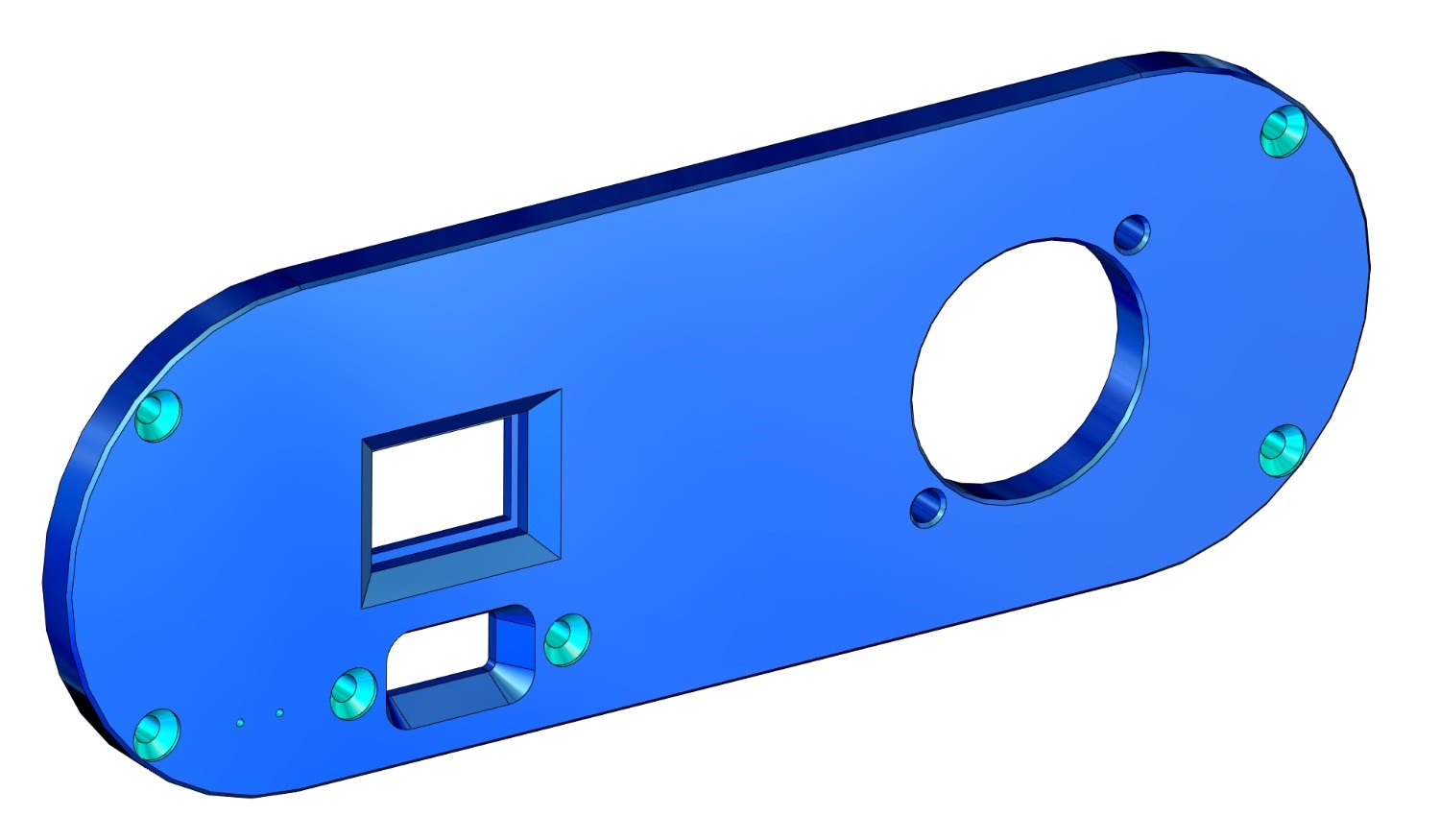

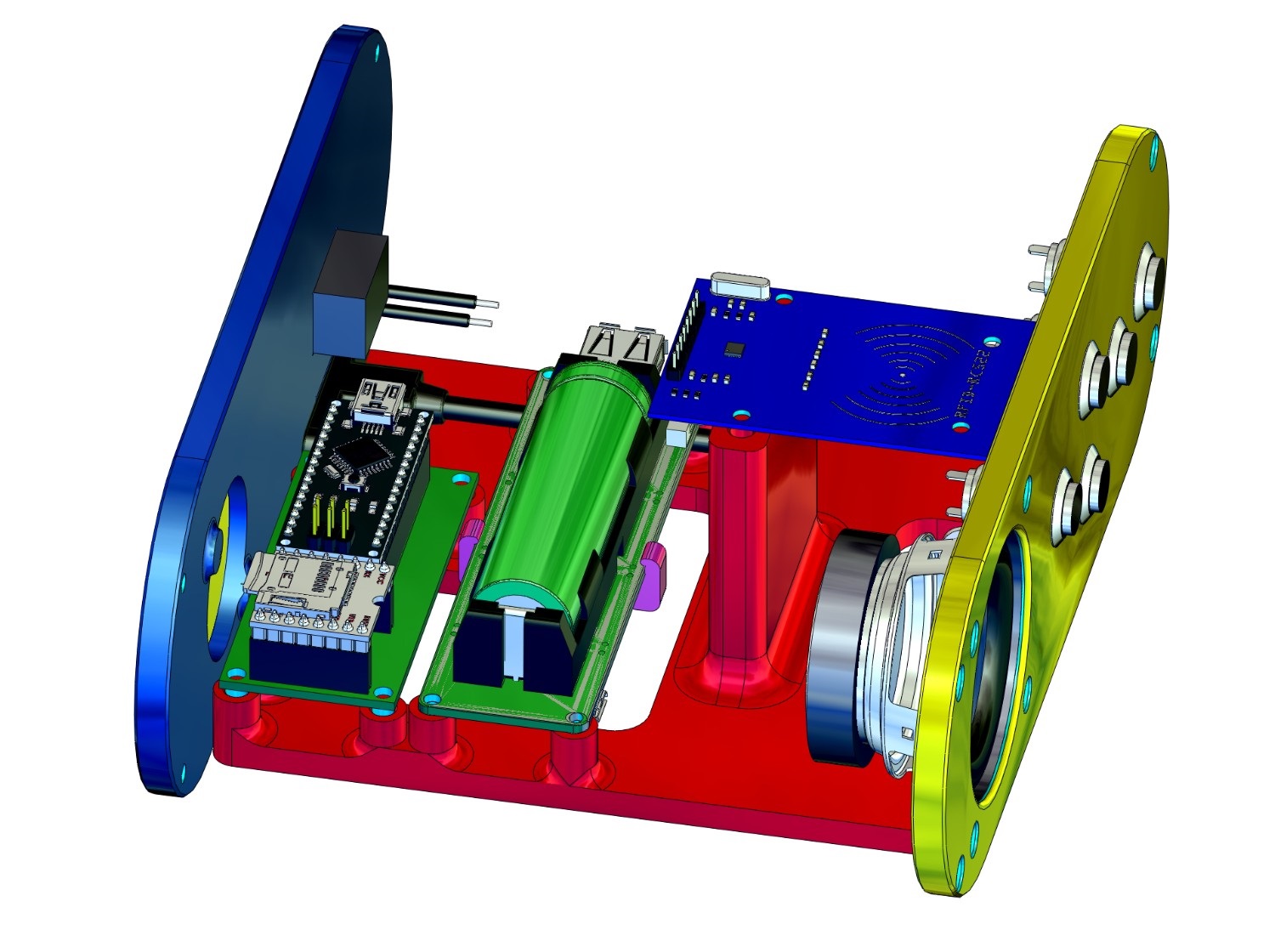

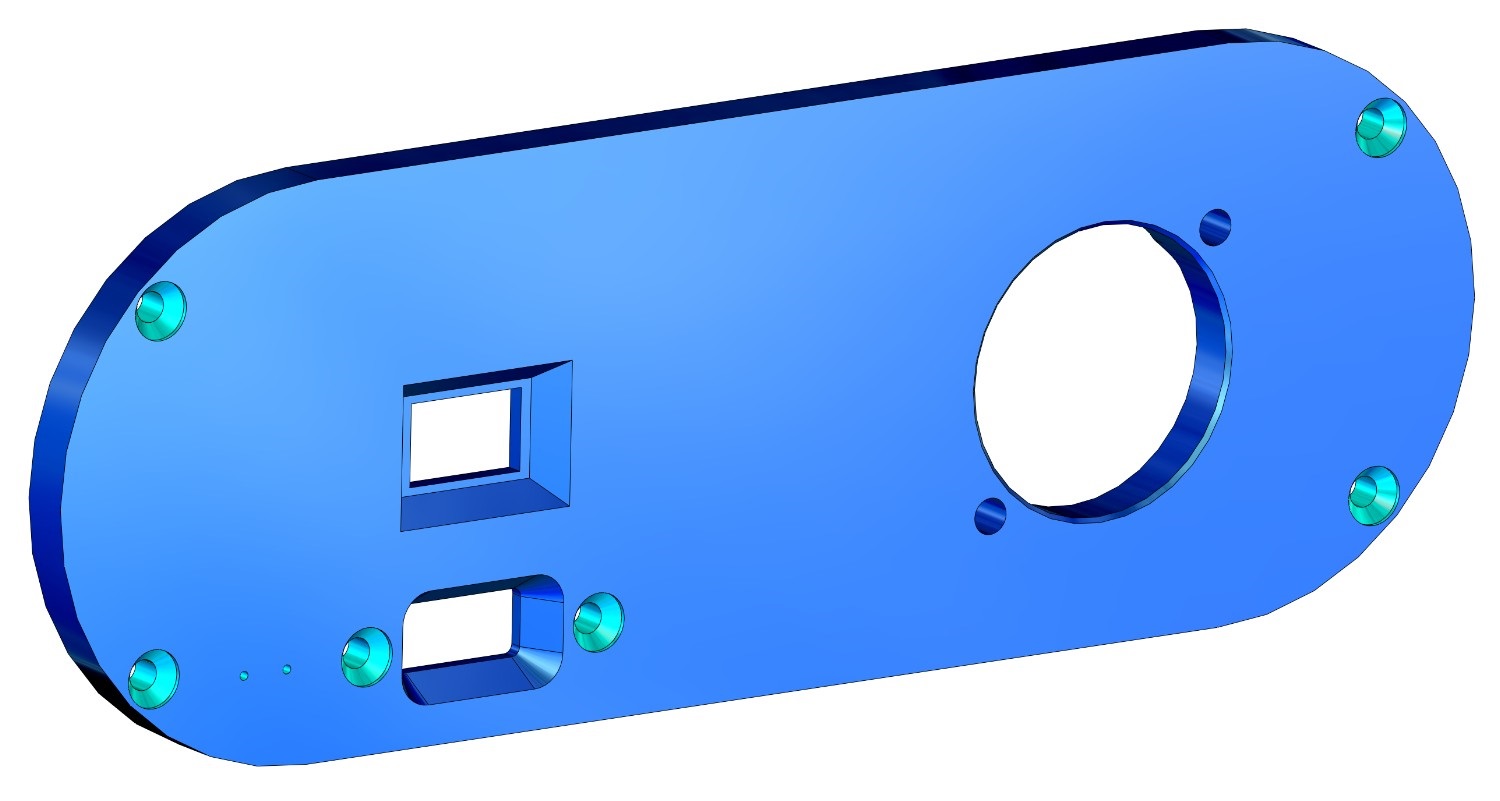

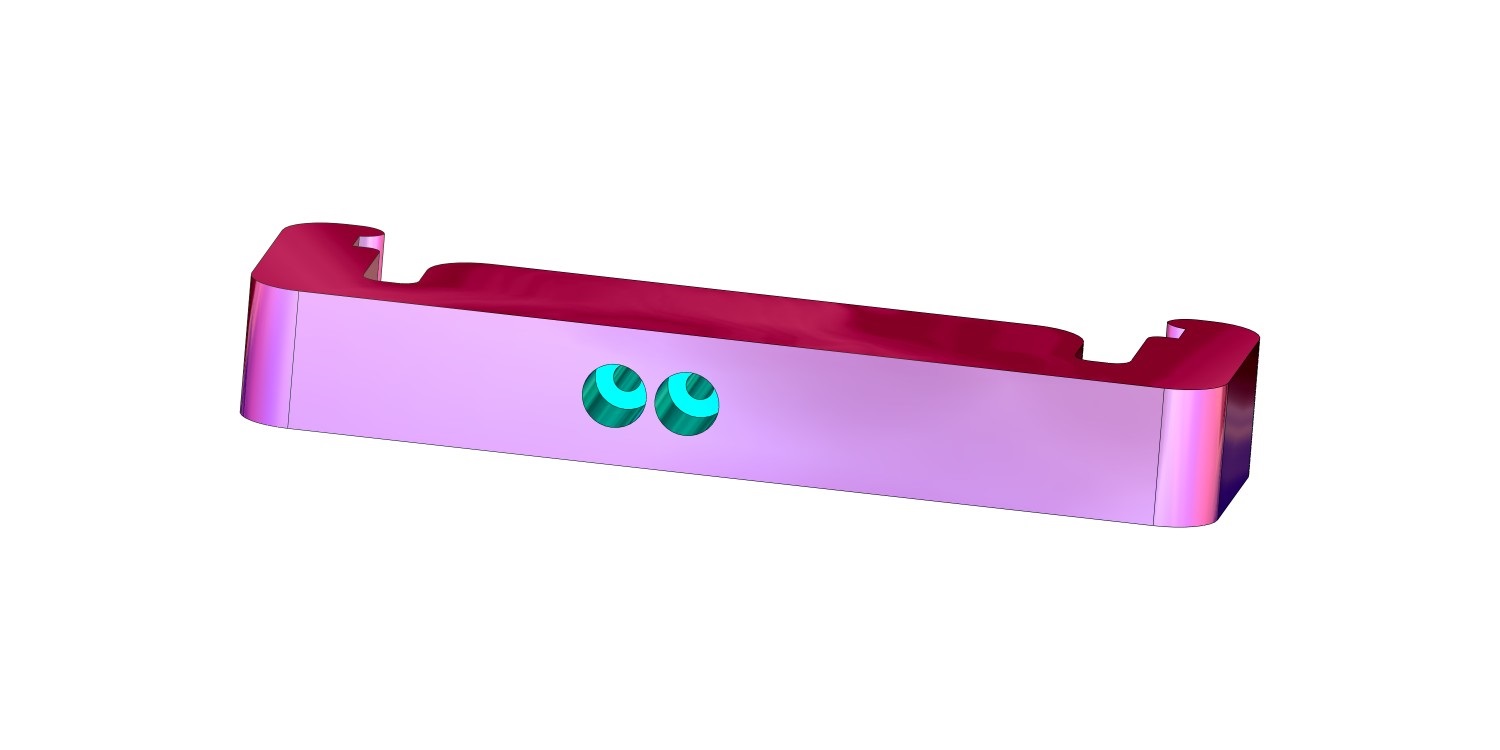

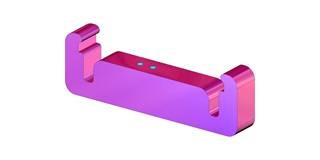

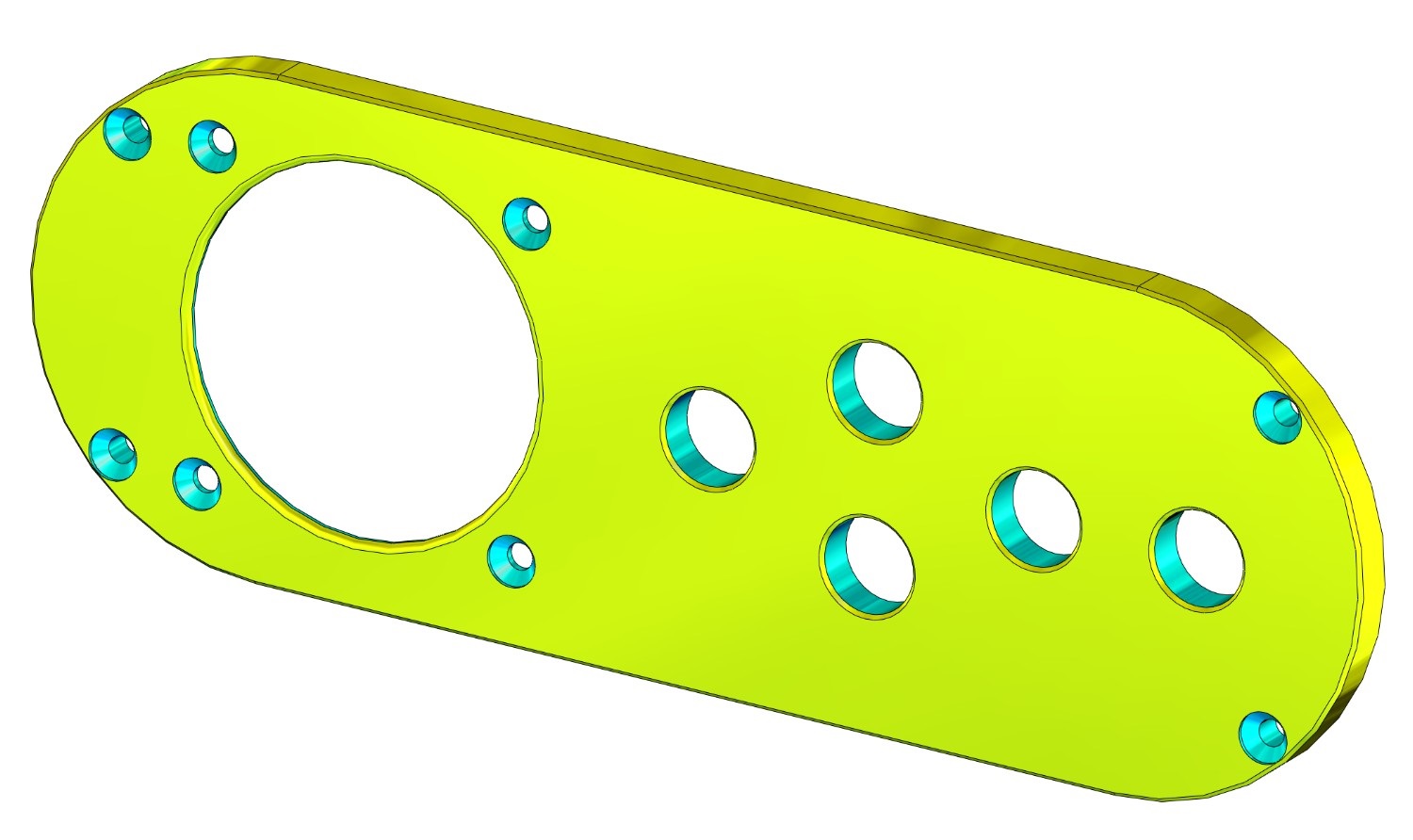

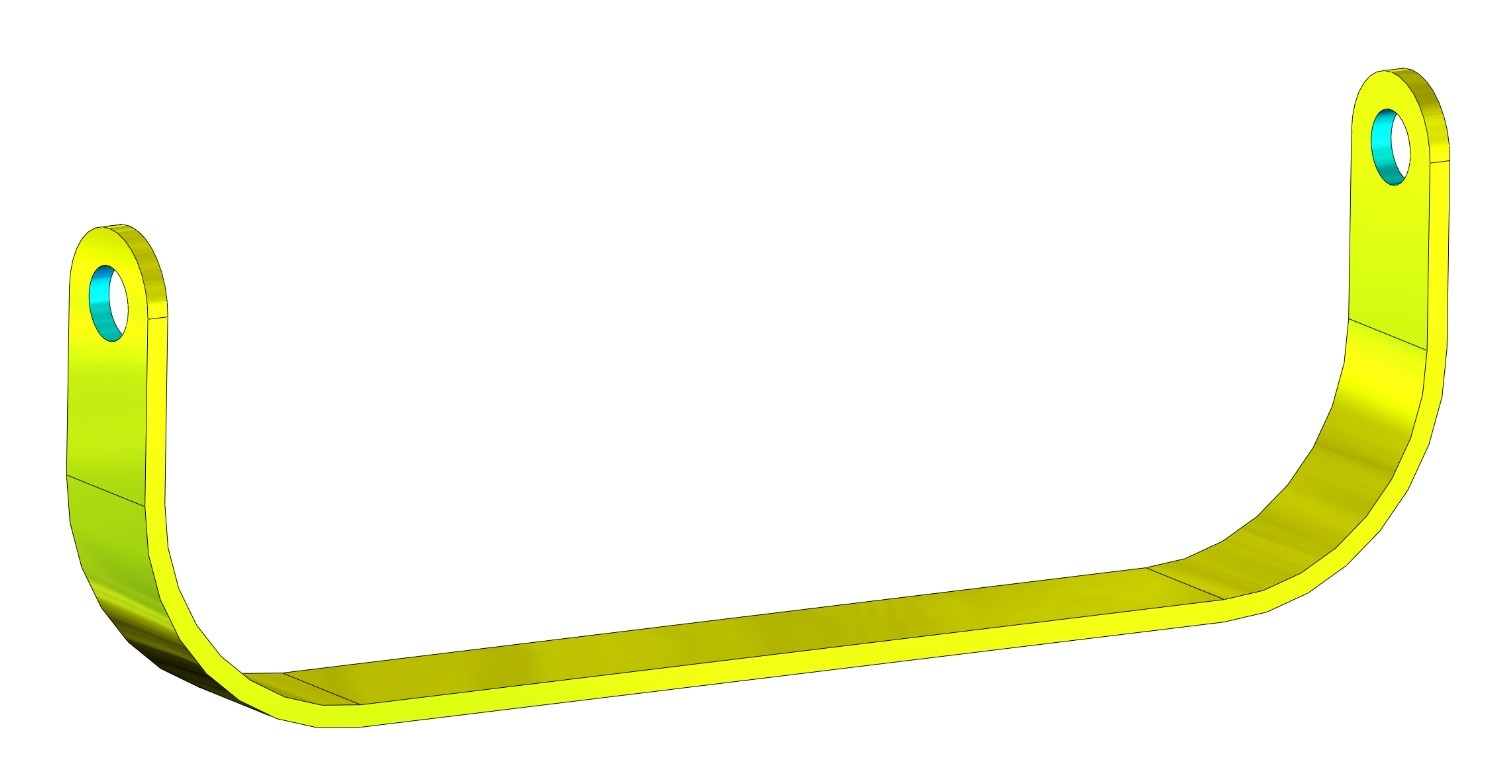

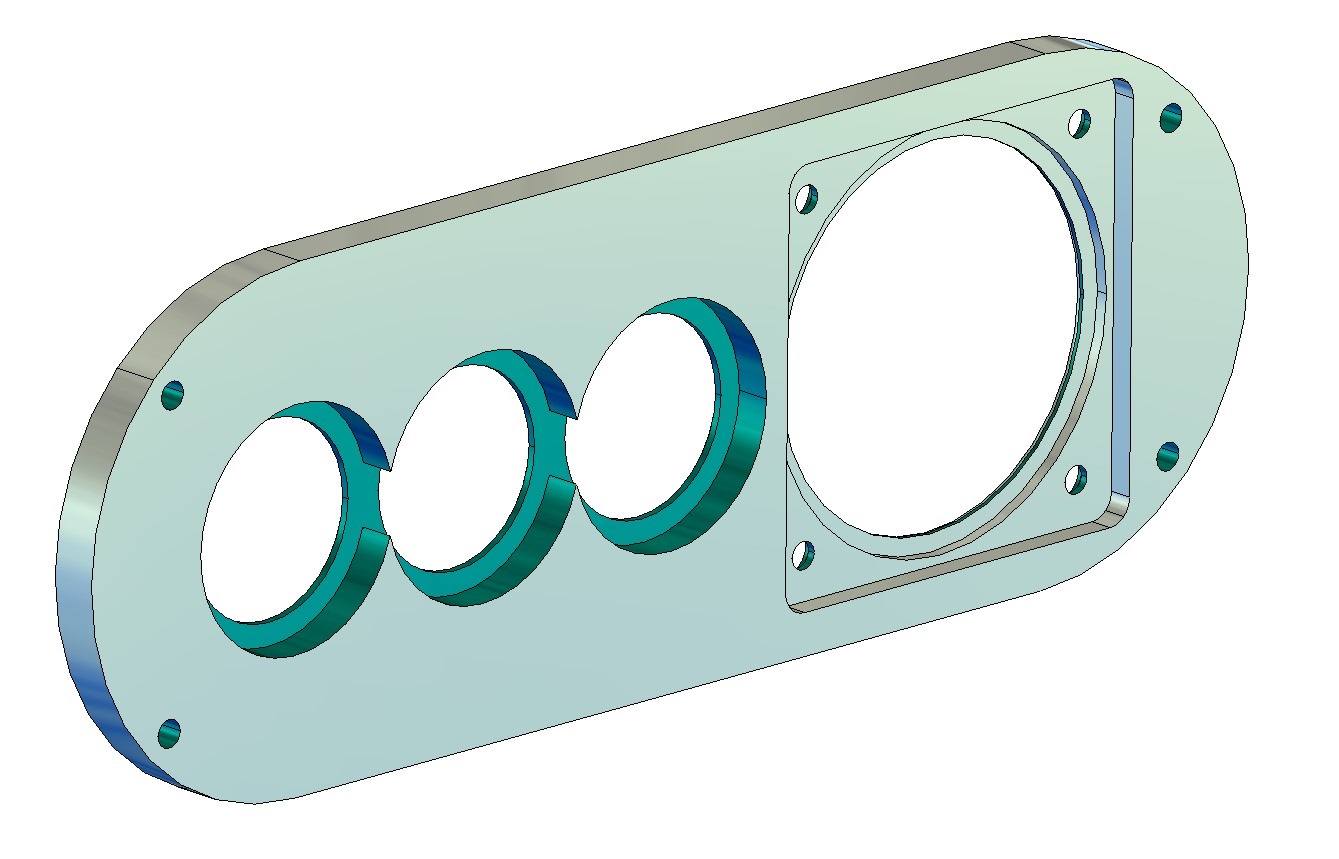

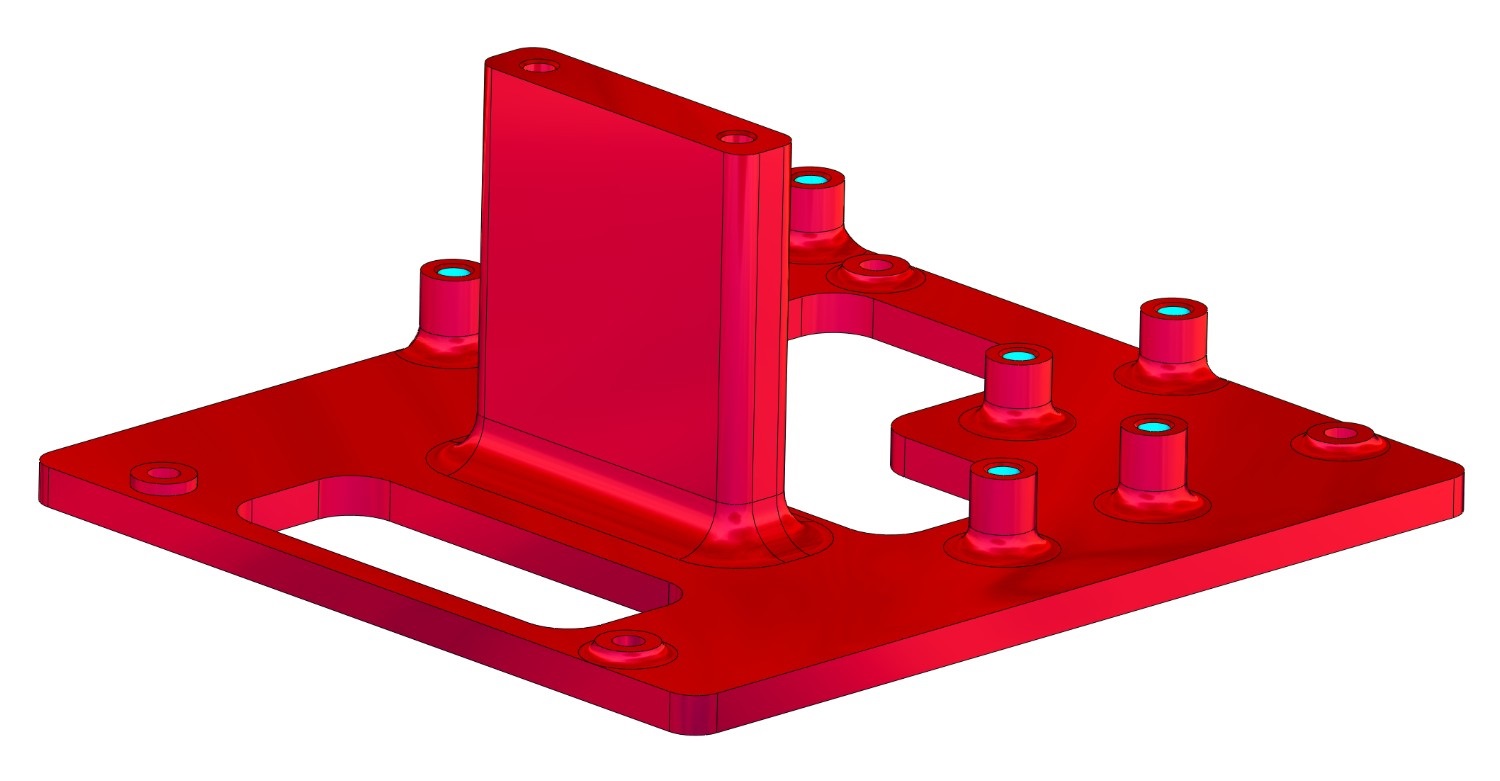

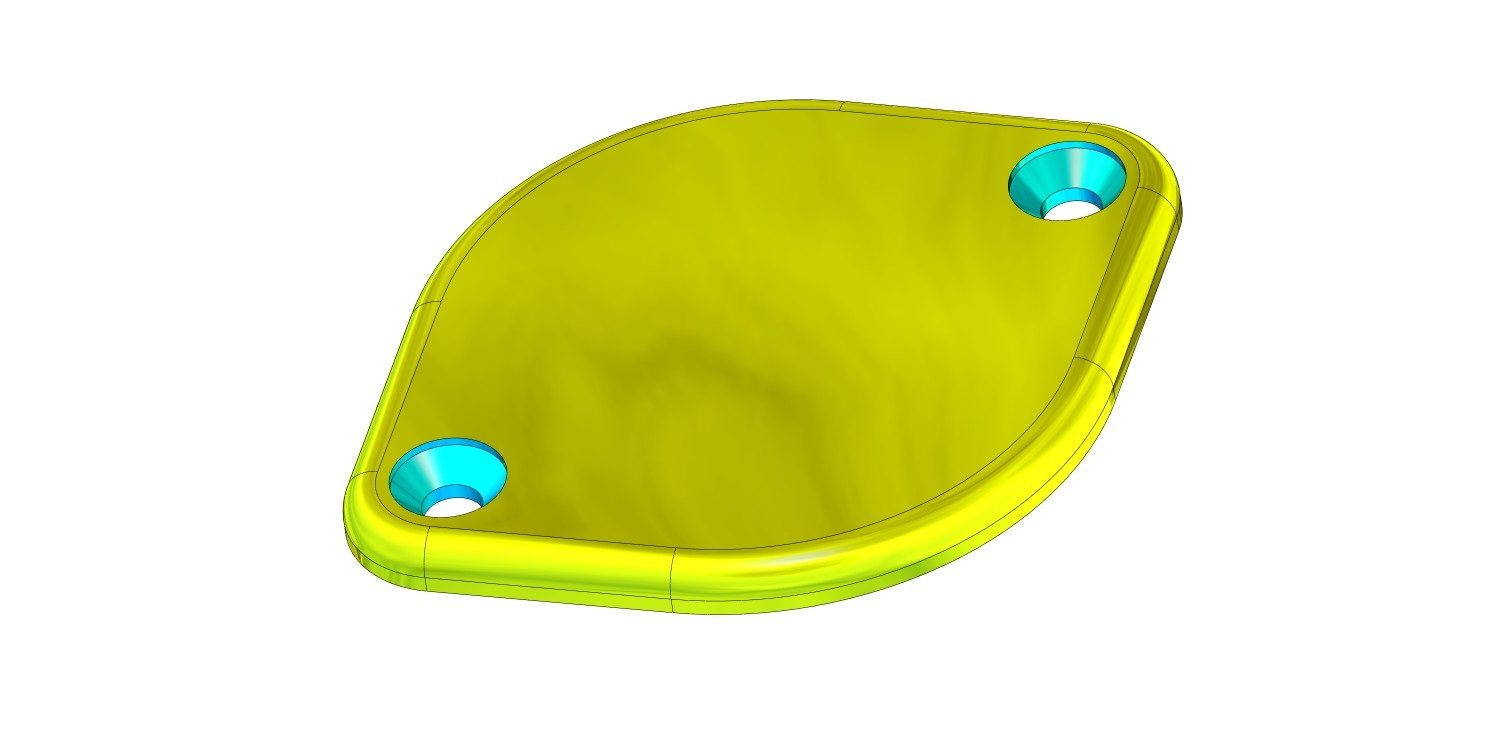

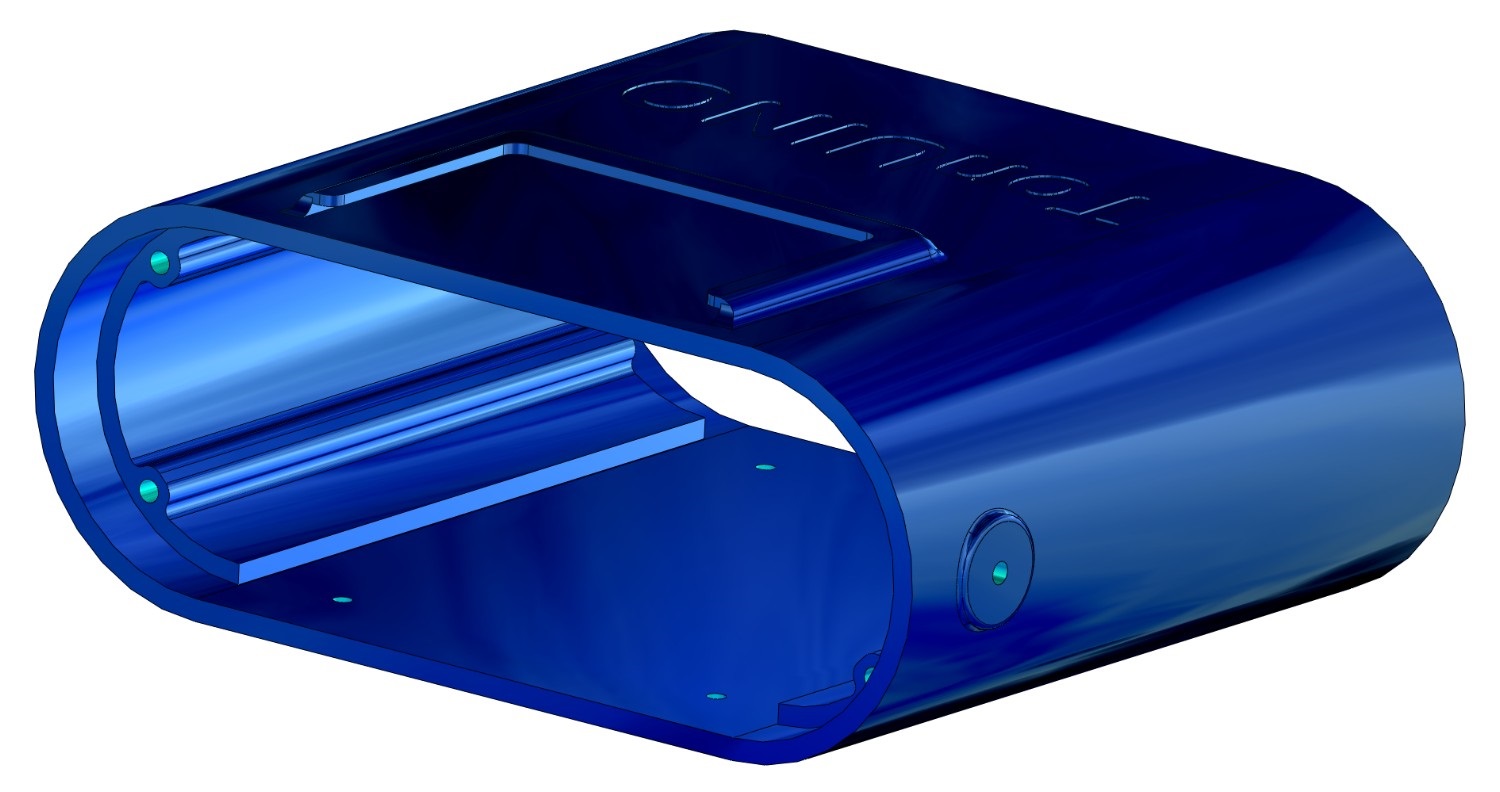

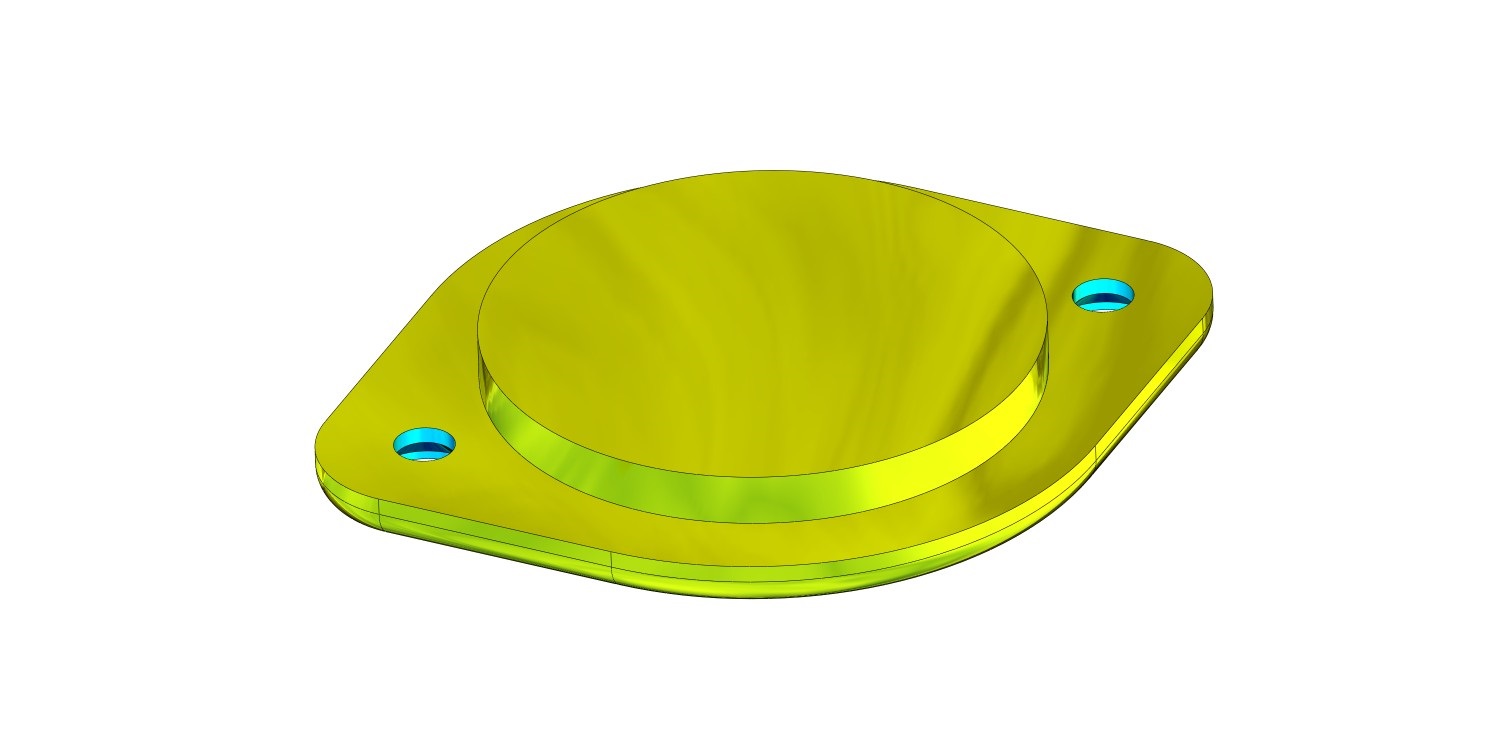

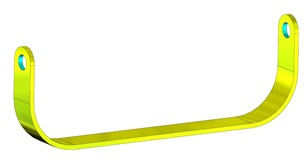

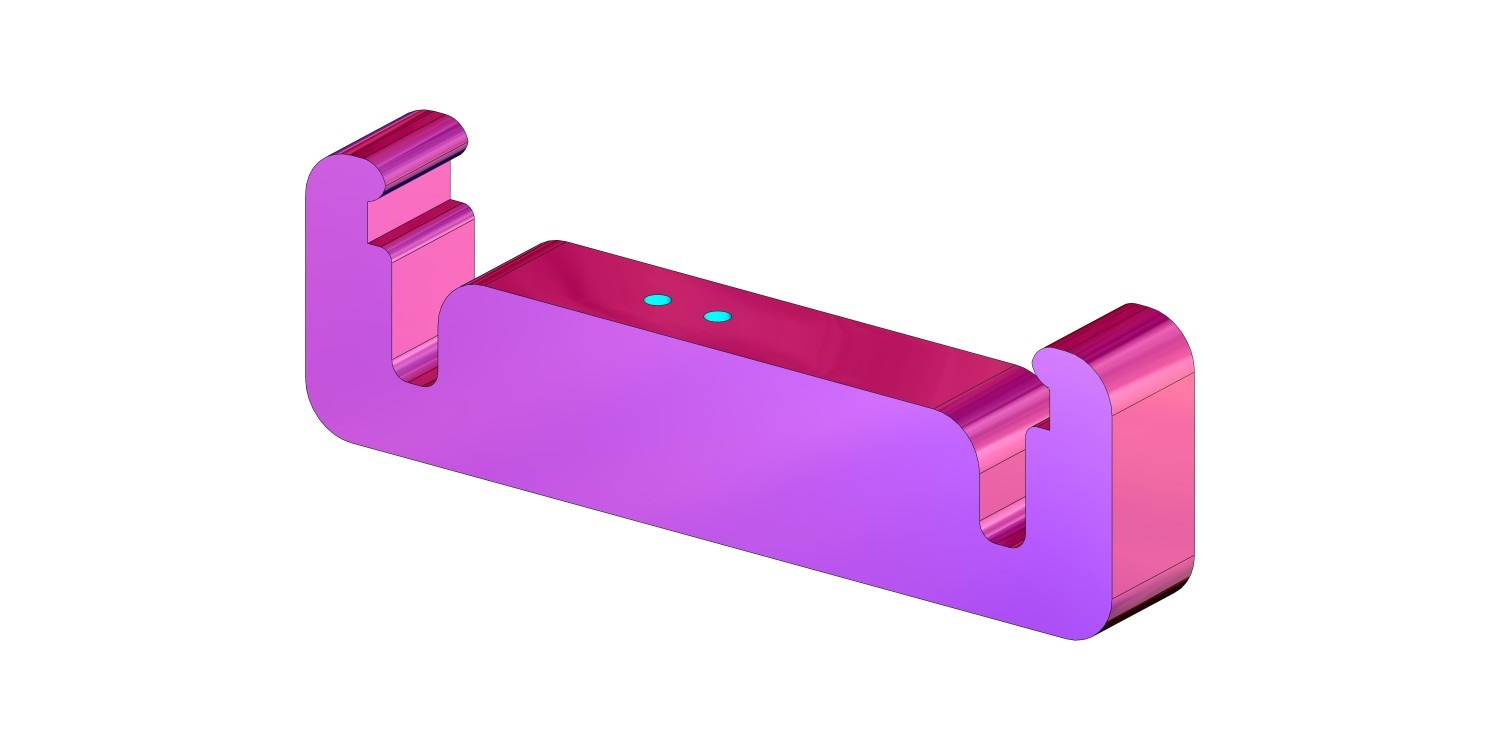

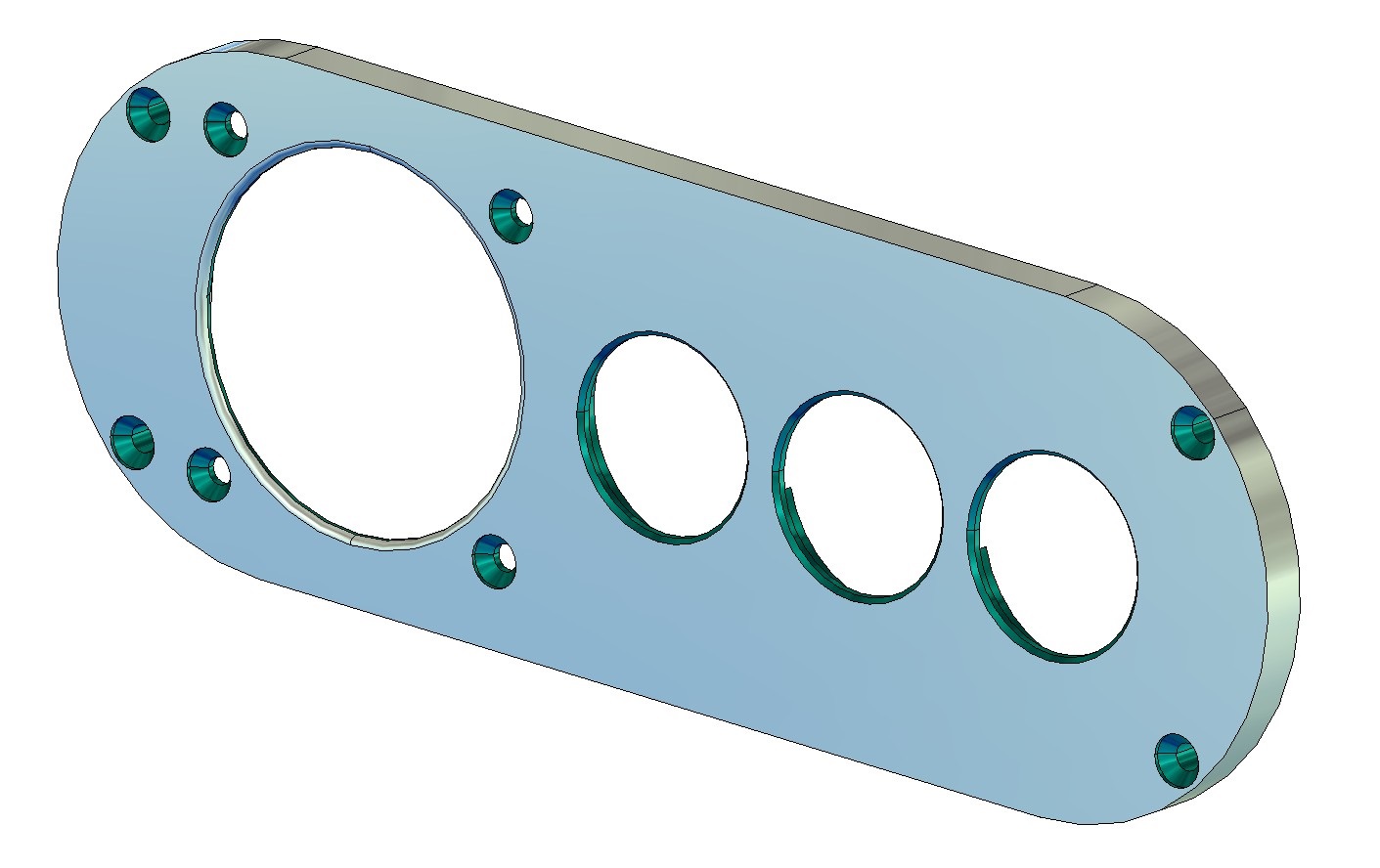

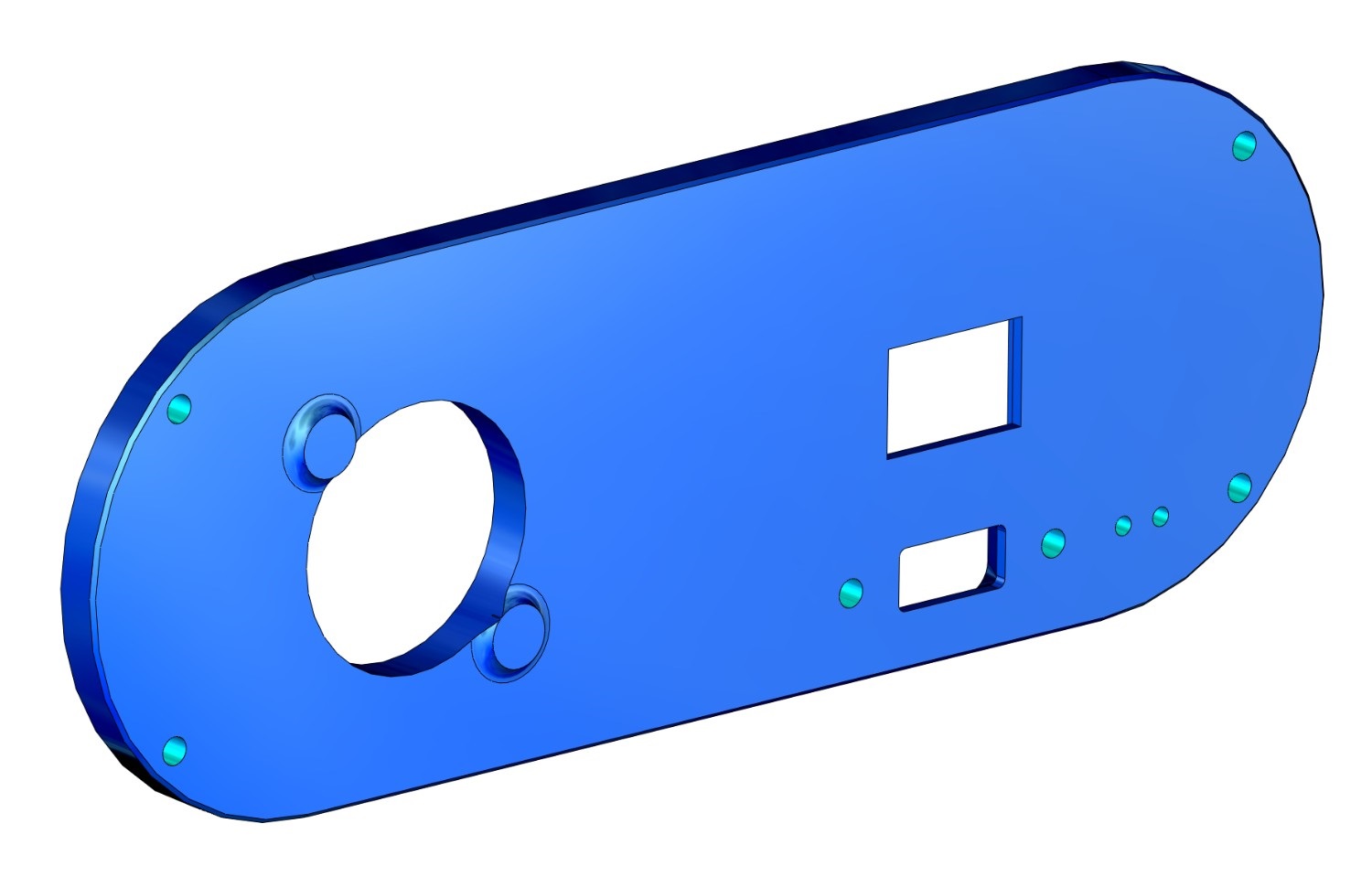

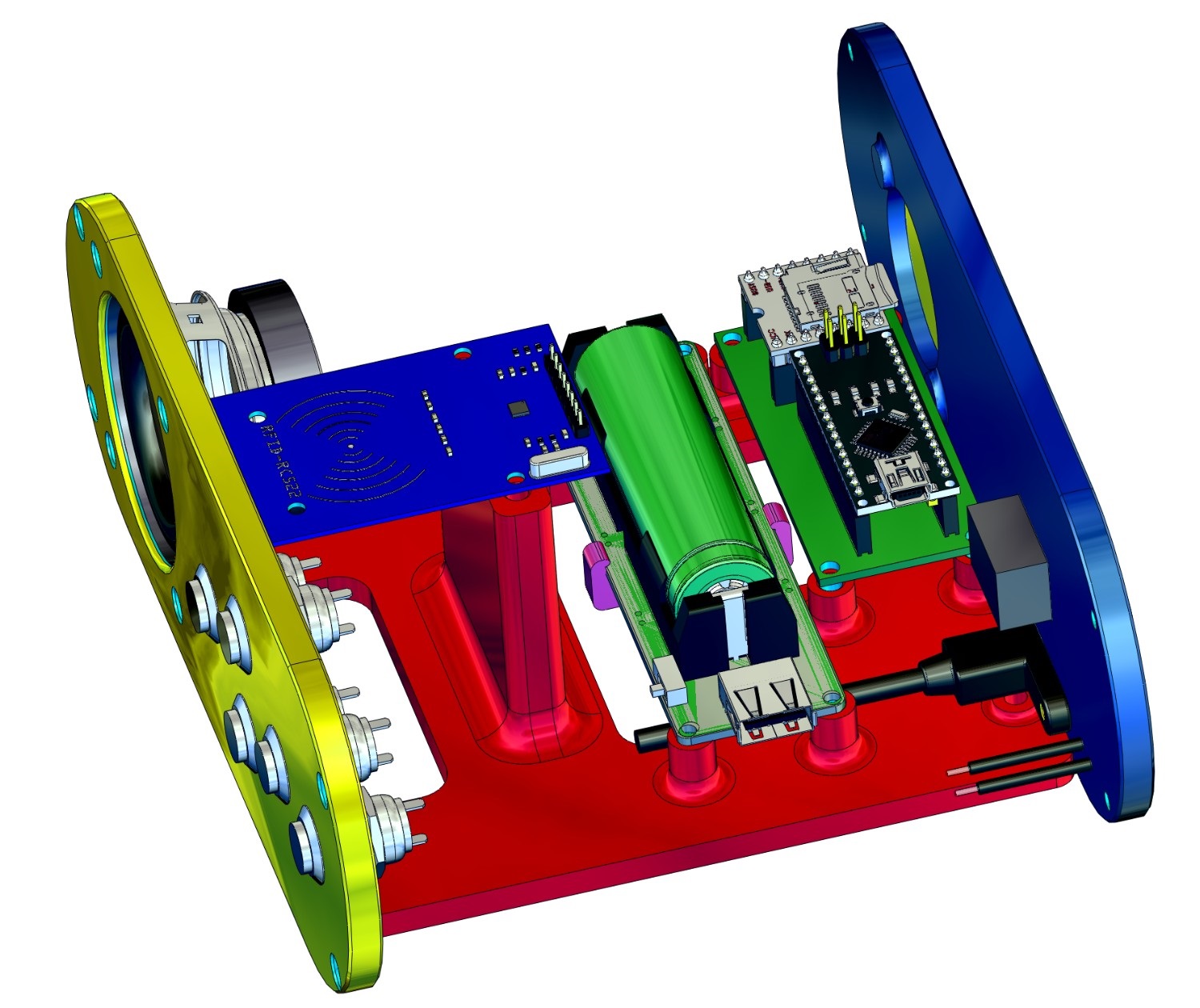

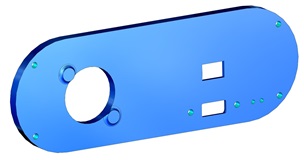

TonUINO-Gehäuseteile
Bauteilliste / Links
Bauteil: | Name: | Link: Hinweis: Als Amazon-Partner verdiene ich an qualifizierten Verkäufen |
Gewindeeinsätze Messing M3 | Bopla GEWINDEBUCHSEN DODGE M3x6,5 | https://www.conrad.de/de/p/bopla-gewindebuchsen-dodge-m3x6-5-gewindebuchse-messing-messing-1-st-540005.html |
Lautsprecher 4Ohm, 3W | Geekfun 4Ohm/3W | https://amzn.to/31EmAbg |
zum Zeitpunkt der Veröffentlichung nicht lieferbar evtl. mögliche Alternativen: | https://amzn.to/34u52Q9 | |
Original-ink USA | https://kurzelinks.de/h8rx | |
bei ALI, allerdings nicht geprüft | https://kurzelinks.de/ol6j | |
ebay... sieht aus, als würden die passen | https://www.ebay.de/itm/143776465901?hash=item2179bec3ed:g:sK8AAOSwBXRffuka | |
Taster klein | Drucktaster wasserdicht, Edelstahl | https://amzn.to/3zHYzws |
Taster groß, bunt | Arcade Tasten Schalter 24 * 33mm | https://amzn.to/3tcFdPa |
Auto-SwitchOff | POLOLU-2808 | |
https://www.pololu.com/product/2808 | ||
https://www.tme.eu/de/en/details/pololu-2808/other-modules/pololu/ | ||
EIN-Taster | Wipptaster 13x20mm Taster 1xEIN | https://amzn.to/3nb3SQ1 |
USB Einbau-Verlängerung | Delock Kabel USB 2.0 Micro-B Buchse zum Einbau | https://amzn.to/3q8oCK8 |
TonUINO-Kit | AZDelivery TonUINO Set (Mp3 Player, Nano V3.0, RFID Kit und 13,56 MHz RFID Karten) | https://amzn.to/330kdAc |
(Set, gleich 4x) | https://amzn.to/3r6mClb | |
RFID-Reader-Platine | AZDelivery RFID Kit RC522 mit Reader, Chip und Card 13,56MHz | https://amzn.to/3JVc68Q |
Schlüsselkarten | AZDelivery 30 x RFID Keycard Card 13,56MHz Schlüsselkarte | https://amzn.to/3qYAP3v |
Akku-Platine 1x18650 | ARCELI Wemos 18650 Battery Shield V3 | https://amzn.to/3qZhaR2 |
AZDelivery 18650 Battery Expansion Shield V3 Micro-USB-Anschluss inkl. USB Kabel | https://amzn.to/3nbzm8H | |
Akku-Platine 2x18650 | diymore 18650 Battery Shield V8 3V 5V Micro-USB-Anschluss | https://amzn.to/3JVaGLn |
Achtung, nur als Vorschlag für Leute, die sowieso umdesignen wollen... | passt nicht ins o.g. Gehäuse !!! | |
Akku 18650 | 18650 Akkus 3.7v 3400mah Lithium Li-Ion Akku, NCR18650B Akku Mit Platine | https://amzn.to/3t60xFU |
Beim Akku bitte aufpassen. Den oben verlinkten habe ich nicht persönlich getestet! Wichtig ist, zu prüfen ob die Länge in den vorgesehenen Halter passt und ob der Akku selbst mit Schutzschaltung kommt. Zwar ist beim Halter oben eine Ladeschaltung verbaut, sicherheitshalber würde ich aber empfehlen, Akkus mit Schutzschaltung (PCB) einzusetzen. Die Kapazität sollte oberhalb 3000 mAH liegen. Es soll ja auch welche mit 5000mAh geben... Mir sind diese aber nur in der Version 26650 bekannt, also die "dicke" Version mit 26mm Durchmesser... passen natürlich auch nicht in den o. a. Halter. |
