W-DMX Standalone Lichteffekt Player, musikgesteuert per MIDI Clock

Erstellt: 28. November 2020
Zuletzt aktualisiert: 27. Dezember 2021

Meine Version eines W-DMX Standalone-Players mit Musiksteuerung über MIDI-Clock und VirtualDJ.

Besonderheiten:

DMX-Player Platine von DMX4ALL (https://www.dmx4all.de/produkte/dmx-player-l-mk2/)
MIDI-Clock Auswertung per Arduino Teensy 3.6 im USB-MIDI Modus
3D-gedrucktes Gehäuse
Programmauswahl per 5x5 Tastenfeld oder UP/DOWN-Taster
Programmanzeige über 3-stellige 7-Segment-Anzeige
Master-Dimmer und Prgramm-Speed über 2 Potis
Anzeige des BPM-Wertes und der 4/4-Takte mittels LCD-Display
USB Bus-powered
SYNC-Taste für Synchronisation von VirtualDJ Takt 1 mit MIDI-Clock-Takt 1
Programm-Erstellung über "DMX-Configurator"

Die DMX-Player-Platine von DMX4ALL wird hier benutzt, um DMX-Effektleuchten bzw. Scheinwerfer als musikgesteuertes Lauflicht zu steuern. Für die Musiksteuerung werden die MIDI-Clock Pulse ausgewertet, die VirtualDJ ausgeben kann. Ein Arduino Teensy 3.6 wird als USB-MIDI-Interface benutzt und gibt die Pulse an die DMX-Player-Platine weiter.

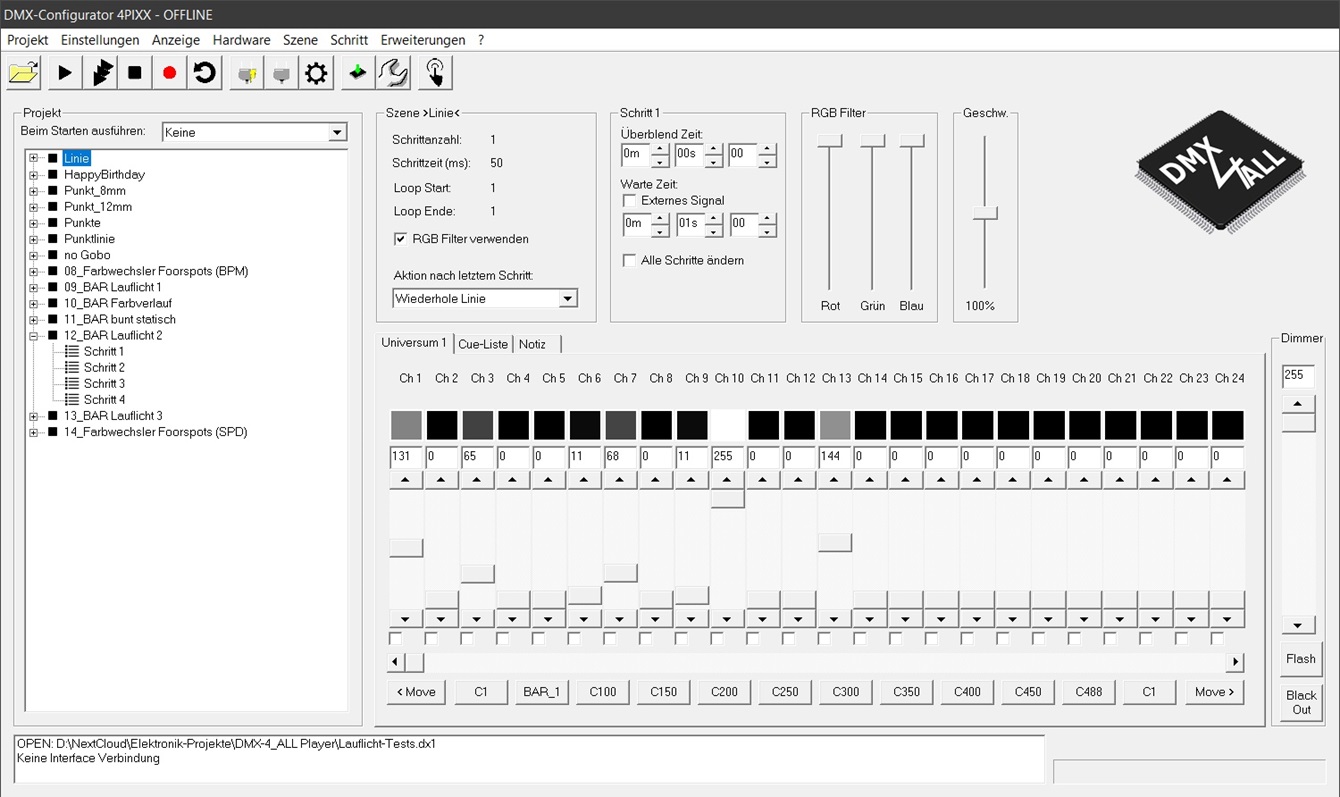

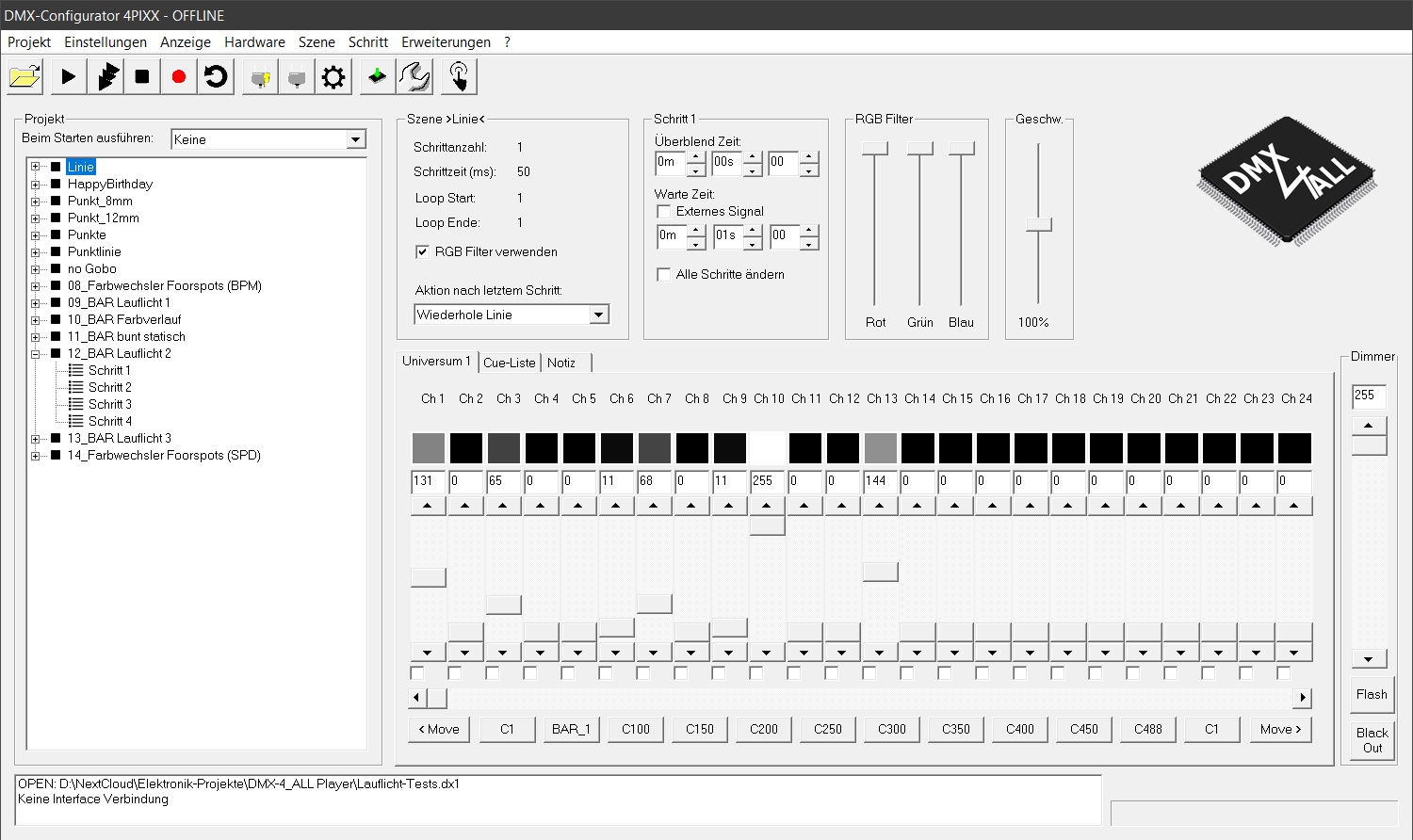

Programmieroberfläche der DMX-4-All-Platine
